生物质炭化系统辅机设备

根据使用的生物质原料不同，选择不同的辅机设备进行配套

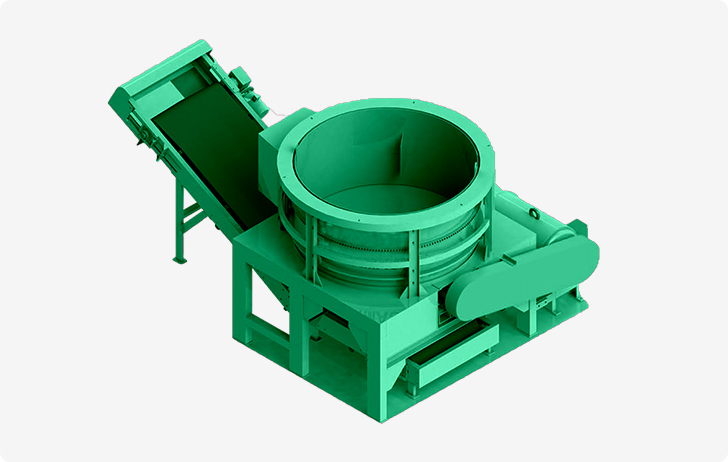

秸秆旋切机

秸秆旋切机是一款专门处理打捆秸秆物料的粗粉碎设备，通过高转速的转子，将成捆的物料切断成3-5公分的成品物料。

设备设计紧凑合理，性能稳定，操作方便，主要适用于打捆的麦秆、玉米秸秆、稻杆、大豆秸秆、烟杆等物料的粉碎处理。

喷式旋切机特点:

1. 进料口径大，进料方便，投料迅速
2. 产能输出量大，效率高
3. 采用齿轮驱动旋转拨料，粉碎无死角
4.喷式出料，出料顺畅，提高产能

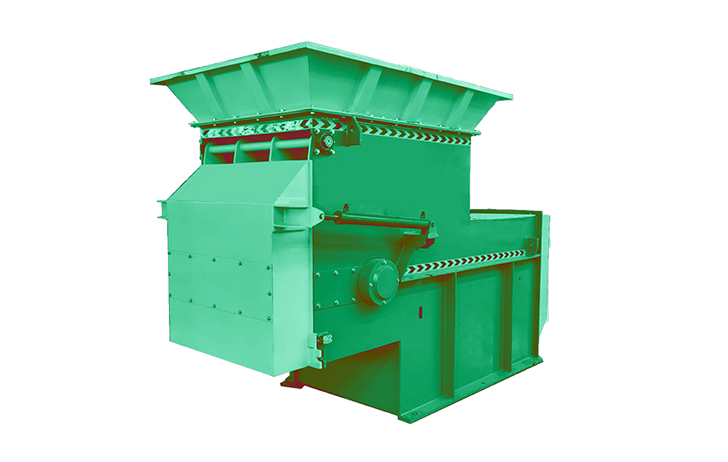

单轴撕碎机

单轴撕碎机特点如下:

1.液压可调控的内置屏板
2. 整齐排放的V型转子
3.大容量破碎能力
4.独特的模块化设计
5.撕碎机80多个可选择模块

单轴撕碎机常见可选模块:

液压冷却系统和变速箱，油水平和垂直梳齿板，管垫片，伸缩式计数器刀片，转子冷却系统，液压可调式升降屏幕，按钮配置，料斗扩展配置，液压涡轮，分段式机器基底，超切V型转子。

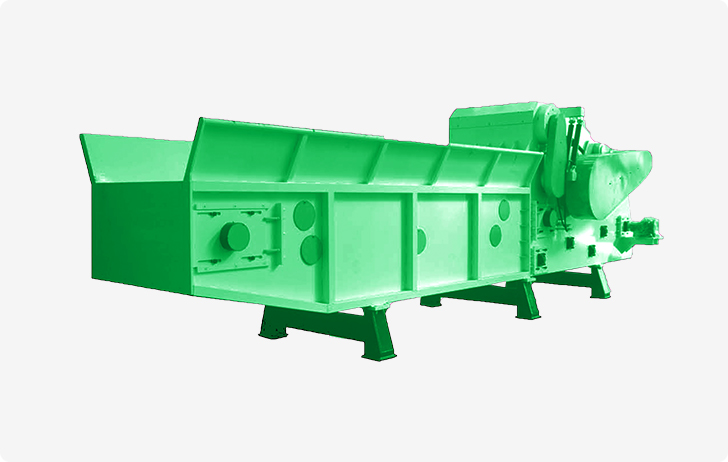

综合破碎机

综合破碎机是由机座、刀辊、上下喂料机构、送料装置和液压缓冲系统组成，主要用于建筑模板、拆迁料、模板等物料的破碎粉碎。

木材破碎机其主要是靠冲击能来完成破碎不材作业。主要用于圆木、小径木、枝丫、枝条、板皮、板条、毛竹等物料的破碎。

型号	产量(t/h)	电机功率(kw)	进料尺寸(mm)	削片尺寸(mm)
HQPJ216	4-6*	55+3+4+1.5	545*230	30-1100
HQPJ218	6-10*	110+5.5+5.5+1.5	710*360	30-1100
HQPJ2113	12-25*	315+11+11+3	1100*530	30-1100
HQPJ300-300	6-10*	110+5.5+5.5+1.5	1300*300	30-1100
HQPJ300-600	12-25*	160+7.5+7.5+3	1300*600	30-1100
HQPJ1400	15-20*	220+7.5+7.5+3+3	1400*600	30-1100
HQPJ1650	18-25*	220+11+7.5+3+4	1650*600	30-1100

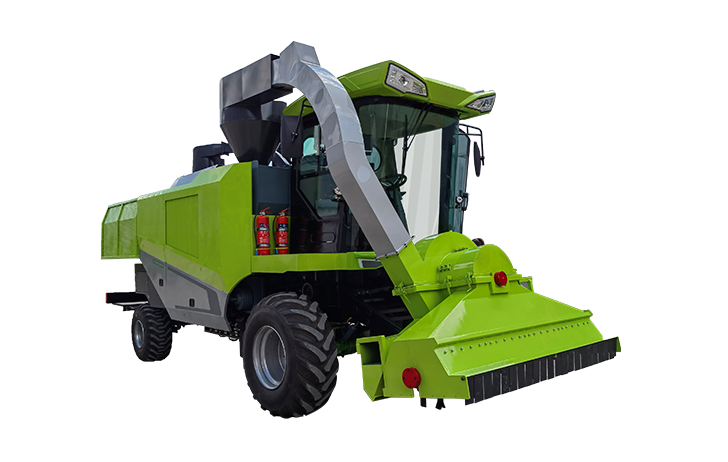

自走式秸秆收获造粒机

包括与分料机与生物质颗粒机连通、并通过颗粒提升机将物料输送至颗粒储存箱。

通过秸秆捡拾机捡拾秸秆进行输送和粉碎作业，利用工艺下游的除尘机去除粉尘后再向粉碎机输送物料并进行粉碎处理，经过粉碎处理后的物料经过分料机的分料处理后经过颗粒机加工成颗粒由颗粒提升机输送至颗粒储存箱内。

该装置集成度高，生产的颗粒密度高、体积小，减少运输成本及存储场地。

自走式秸秆收获造粒机参数性能

O整机尺寸	L9350MM/W2540MM/H3480MM
行走/驱动类型	液压前轮驱动/后轮转向
发动机品牌/型号	玉柴 YCA08300-T301 潍柴 WP7
发动机功率	221KW/300马力
标准作业/综合耗油量	26L/T
行驶速度	无极变速/最高 40KM/H
整机空载重量	<8500KG
成品料箱装载容量	≈3.8M³
横/纵轮距	2500mm/3200mm
轮胎规格	驱动轮 500/60-22.5 转向轮 409/60-15.5
捡拾器类型	碎吸式捡拾（离地间隙可调）
捡拾宽度	2200mm
离地间隙	380mm
标准作业效率（燃料RL及饲料SL）	RL:1.3T/H SL:1.5T/H
原料含水率要求	10%≤RL≤30% 10%≤SL≤25%
颗粒常规密度	RL≥1.0g/cm³ SL≥0.7g/cm³
颗粒常规含土量	RL≤5% SL≤3%
颗粒常规含水率	RL≤15% SL≤20%
玉米秸秆燃料颗粒燃烧值	RL≥3500CAL
成品颗粒卸料方式及时长	不停机/停机卸料（时长约4分钟）

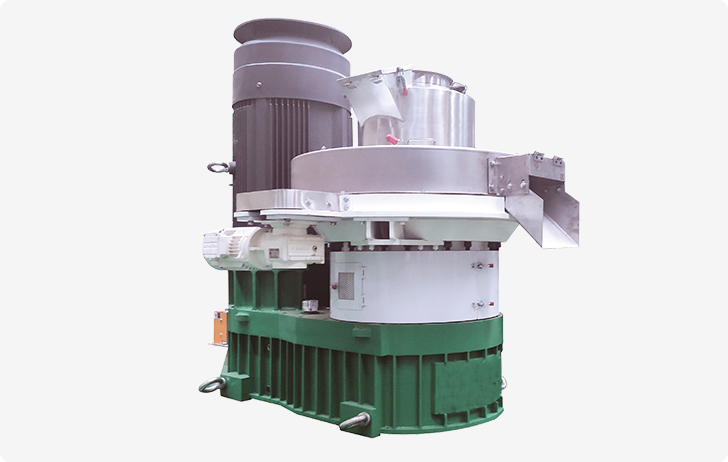

生物质颗粒机

目前国内最新型颗粒机，此结构颗粒机采用大模数硬齿面斜齿减速箱，主轴强化，动力输出强，设备使用稳定，故障率低，生产成本低，是生物质行业首选主机机型。

设备特点:

1. 自动化程度强，运行稳定，无需专人照看。
2. 出料面积增加，提高产能。
3. 压辊无锁母结构设计，油耗少，轴承寿命延长。
4. 重型减速箱传动，齿轮强度加强�-��倍，稳定性强。
5. 循环齿轮油润滑，降低油耗成本，保护轴承。

型号	HQKJ560	HQKJ700	HQKJ880
产量	1-2	2-3	3-4
点击功率(kw)td>	90/110/132	160/220	220/250
外形尺寸(mm)	2200x1280x1640*	2450x1400x1950	2800x1720x2130
颗粒规格(mm)	6-12	6-12	6-12

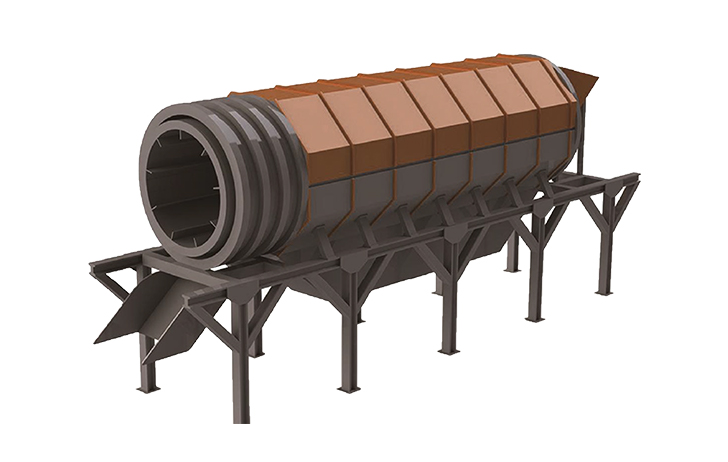

滚筒筛

若物料中含较多粉状物质，需用筛分设备将粉状筛分出来

滚筒筛是根据物料的颗粒大小进行分级处理的一种筛分设备，主要由电机、减速机、滚筒装置、机架、密封盖、进出料口等组成。

设备特点：

1.整体结构坚固、透筛率高，筛孔不易堵塞，筛分效果好。
2.系统整体采用有效的全密封结构。
3.配备与除尘、除臭系统衔接接口，不扬尘，不污染环境。

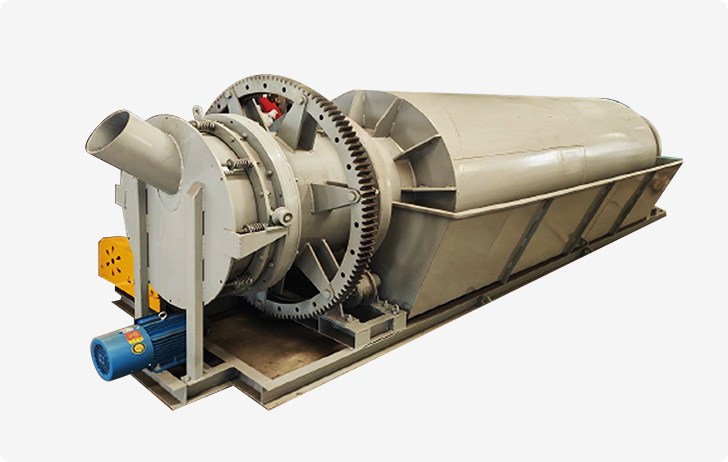

冷却机

滚筒冷却机是一种常用的冷却设备，主要由机架、滚筒、传动装置、喷淋系统等组成。其中，滚筒是整个设备的核心部件，其内部不断旋转从而达到冷却的效果。喷淋系统则用于喷洒水或其他冷却介质，帮助提高冷却效率。

用于炭化炉出炭绞龙之后，冷却生物炭

设备原理：

滚筒冷却机主要是通过滚筒内部高速旋转和喷淋系统的喷水作用来实现的。当物料经过滚筒时，滚筒内部喷洒的水会将物料表面降温，随后水蒸发，带走物料表面的热量，最终达到冷却的效果。

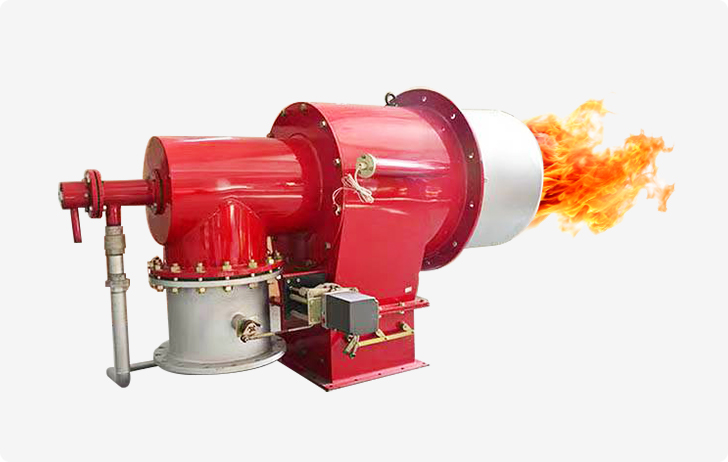

低氮燃烧系统

炭化系统生物质热解气燃烧器为双燃料烟气再循环低氨燃烧器。可燃烧生物质热解气、柴油或天然气等燃料。在控制氮氧化物方面，对燃烧器结构进行合理设计降低燃烧时氮氧化物的生成量，再用回流烟气降低助燃风氧分压降低火焰中心温度，从而降低氮氧化物排放浓度。

设备特点：

1.热解气和助燃风分级布置，避免火焰集中，抑制氮氧化物生成。
2.利用回流烟气降低助燃风氧分压，降低火焰中心温度，从而抑制氮氧化物浓度。

布袋除尘系统

用纤维性滤袋捕集粉尘的除尘器，也称布袋过滤器。捕集的粉尘粒径超过0.2μm时，捕集效率一般可达99%以上，粒径在1μm以上的，捕集效率几乎达100%。它的压力损失一般在500~2000Pa。处理的气体温度一般不超过200 ℃。炭化系统配备的袋式除尘器一般为脉冲喷吹袋式除尘器。

设备特点：

1.设备结构简单，易于操作和管理
2.清灰方式为自动喷吹，可根据实际工况方便设置喷吹间隔时间和周期。
3.每室1~2个脉冲阀，换袋检修方便。

ESP除尘系统

ESP静电除尘系统由电晕极和集尘极及其他构件组成，在高压电场的作用下，使含尘气流中的微粒荷电并被吸引捕集到集尘极上的除尘器。

设备特点：

1.适用性广，几乎对各种粉尘烟雾都有效。
2.捕集效率高，对极微小的颗粒都有很高的除尘效率。
3. 耐高温高，处理的烟气温度可达400℃.
4. 设备阻力低，一般为200~300Pa.
5.除尘性能受粉尘的比电阻影响。

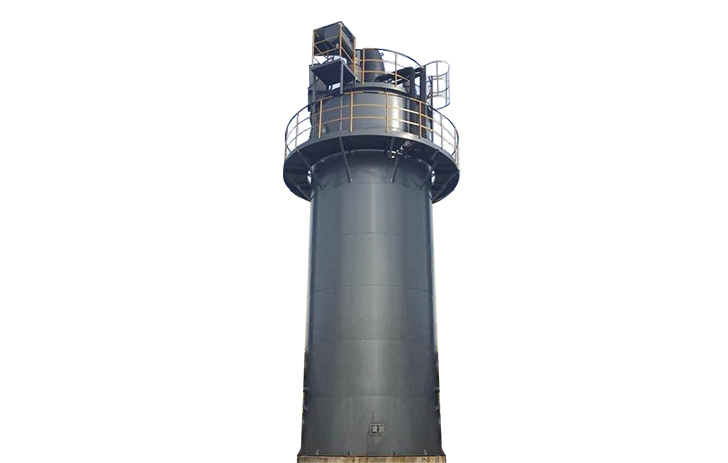

电捕焦油器/电气滤清器

电气滤清器是利用静电场电离气体，形成大量电子和正离子。在电场力的作用下,带负电荷的焦渍运动至沉淀极，将气体中的焦油捕集。最后焦油流至底部排出。适用于净化合成气、热解气等含有焦油的混合可燃气体，用于净化热解生物质气中的焦油。

设备特点：

1.除尘除焦油效率高，可达98%以上。
2.用电量较小，设备阻力小。
3.要求的操作和技术水平较高。
4. 设备使用温度有要求，一般在焦油具有流动性的温度区间，如80~90℃。

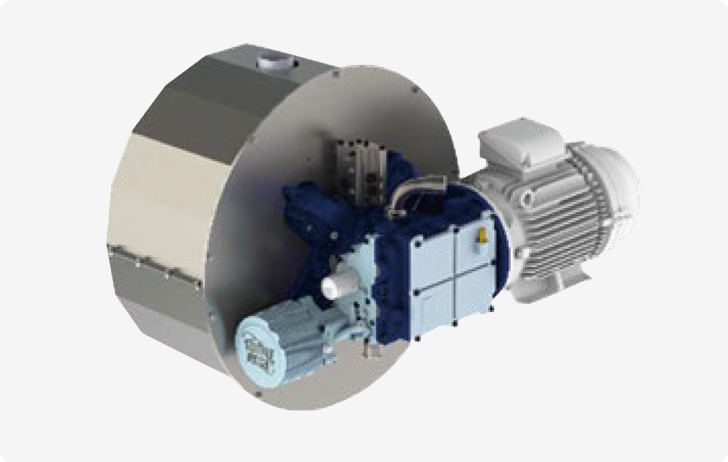

斯特林发电机

斯特林发电机是一种模块化、可扩展、经济高效的能源方案，通过斯特灵林发动机技术进行发电和供热。是一个可持续的和绿色环保的技术方案提供分布式和可调度的能源。灵活的扩展性使得它适用于并网、离网以及微电网。斯特林发电机可以使用多种燃料，包括液体燃料。

可使用低能量的燃料，如填埋气体

适用于并网和离网以及微电网

功能和性能的远程监控

灵活的模块化

低成本优势，具有竞争力

标称功率	30kW
耗气量/小时 (标称值*)	10Nm3/30kWhe
供气压力	3-5bar
PCU效率(气电转换)	＞30%
输出电压	400V three-phase, grid quality
频率赫兹HZ	50/60Hz
CPU效率	＞80%
尺寸	1.35x0.9x1.0m
重量	750kg

生物质气内燃发电机组

非增压自然吸气，双层管进气系统，对焦油的耐受度高;进气阀箱可拆卸，方便维护保养;

可根据气气含量选择外混或内混进气系统;适应低热值生物质气，适应气气含量高;

自动化程度高，安全性高，运行成本低;

林区林木废弃物、枝桠材;农业秸秆、棉杆;农场的稻壳;制糖厂的蔗渣;木器加工厂的木屑; 城市生活垃圾等。

进机燃气温度≤40°℃	燃气压力 2.5~10kPa
压力变化率≤1kPa/min³	燃气热值>4.0MJ/Nm³
水分含量≤40g/Nm³;不含游离水	粉尘含量≤30mg/Nm³
粉尘粒度≤5um	焦油含量≤50mg/Nm³
硫化氢含量≤50mg/Nm³	硫总含量≤100mg/Nm³
氨含量≤20mg/Nm³	氨含量≤50mg/Nm³
氢气体积含量≤50%	氧气体积含量≤1%
