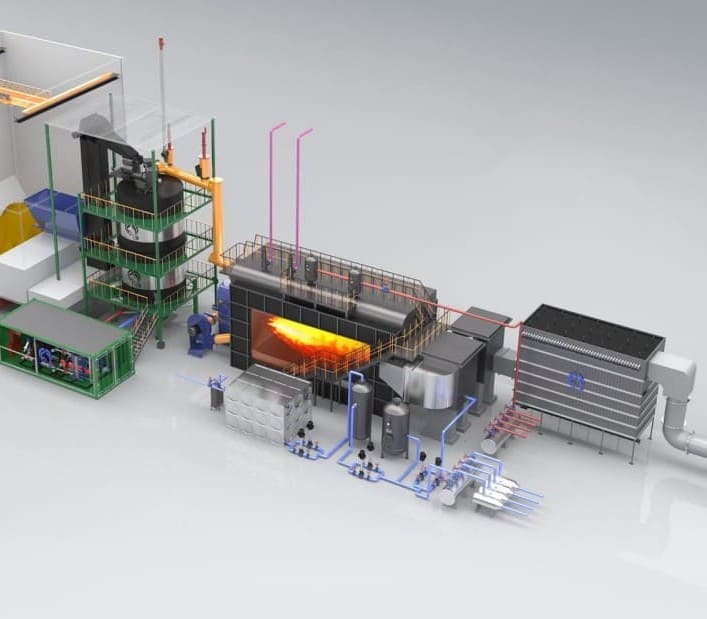

生物质气化蒸汽发电系统

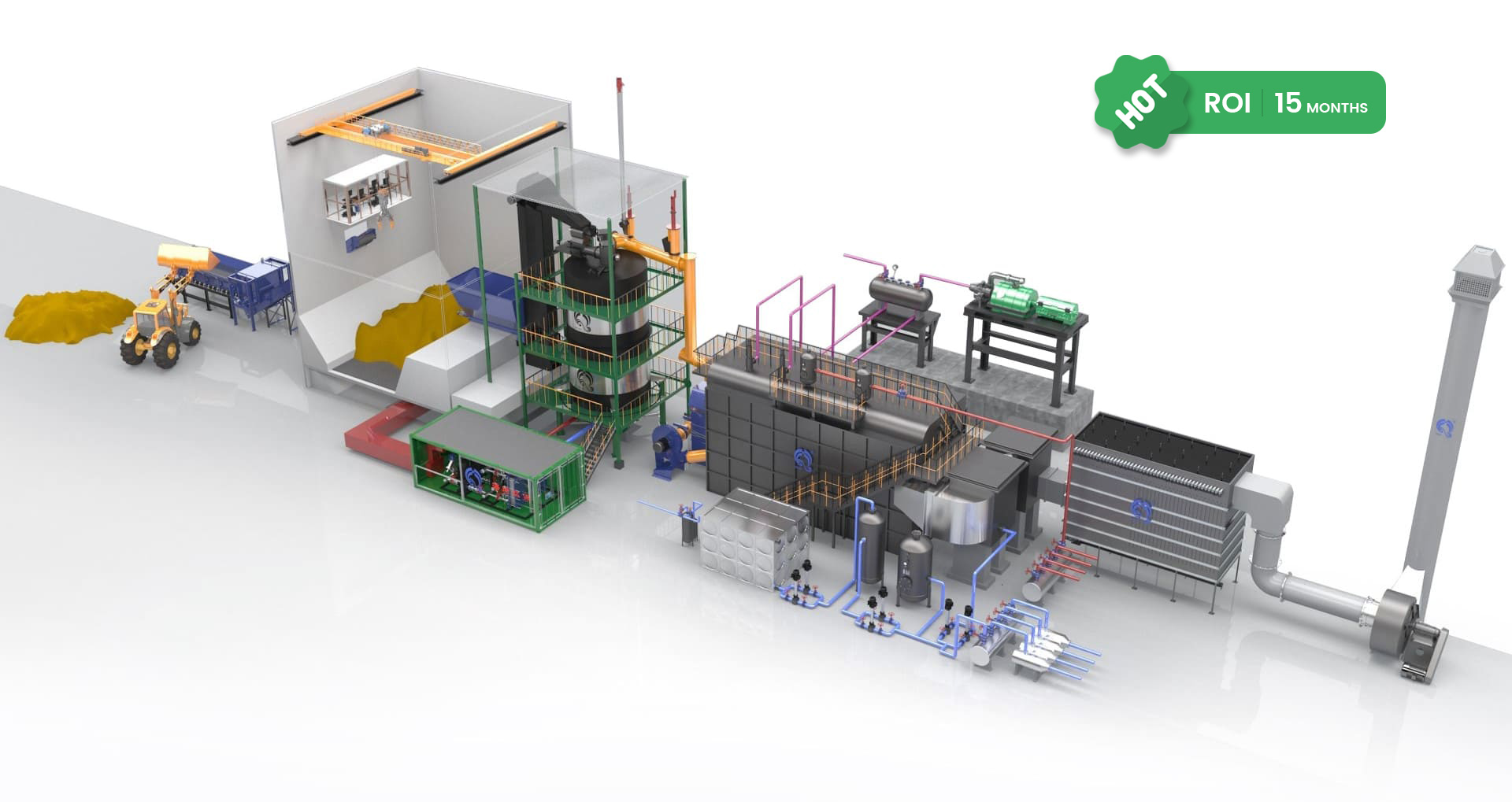

System Diagram

生物质气化蒸汽发电系统

1. 破碎机

2. 控制室

3. 抓斗

4. 料房

5. 循环水换热系统

6. 自动上料系统

7. 气化系统

8. 燃烧器

9. 燃气蒸汽锅炉

10. 蒸汽出口

11. 分气罐

12. 汽轮机

13. 脱硝系统

14. 布袋除尘

15. 烟囱

16. 引风机

17. 软水处理系统

18. 锅炉水箱

破碎机

控制室

抓斗

料房

循环水换热系统

自动上料系统

气化系统

燃烧器

燃气蒸汽锅炉

蒸汽出口

分气罐

汽轮机

脱硝系统

布袋除尘

烟囱

引风机

软水处理系统

锅炉水箱

燃气管道

热风管道

热水管道

冷水管道

蒸汽管道

烟气管道

生物质气化

优势 & 特点

海琦专注于可再生能源服务，为各种规模的项目提供长期运营和维护的定制解决方案。

更环保，更节能

1.生物质气化和低温裂解，可燃气体燃烧后产生的飞灰烟灰量低于直接燃烧和焚烧，对环境更友好。
2.该生物质气化厌氧燃烧技术系统能耗较低，效率≥80%，碳灰和渣的比例可根据用户需要进行调节。
3.低能耗系统，有效保证系统运行成本。

更稳定，更智能

1.系统采用智能联锁，DCS控制，可24小时实时监控系统运行情况。
2. 5G能源智能云系统实现数据工况在线采集，帮助用户实时了解系统的稳定工况。系统实时多点监控，连锁安全智能阀门，帮助用户解决安全隐患。

能源利用率高，变废为宝

1.原料范围广，能源利用率高，可根据客户的能源要求调整生产能源的比例。
2.根据用户需求提供个性化定制。有效利用生物质气化的优势，实现多联产供能的需求。分布式小型热电联产系统更适合于小型地区。

降低运营成本

1.1.系统能耗低，能源利用率高，故障率低，仅需一人值守。
2.该系统占地面积小，操作简单，NOX排放量低，飞灰量少，排气耗材消耗少，烟气处理费用低。

SYSTEM FLOW CHART

蒸汽发电系统流程图

良好的经济效益和优越的环境效益对发展绿色能源和节能减排具有重要作用，是推动绿色、循环、可持续发展的必经之路。

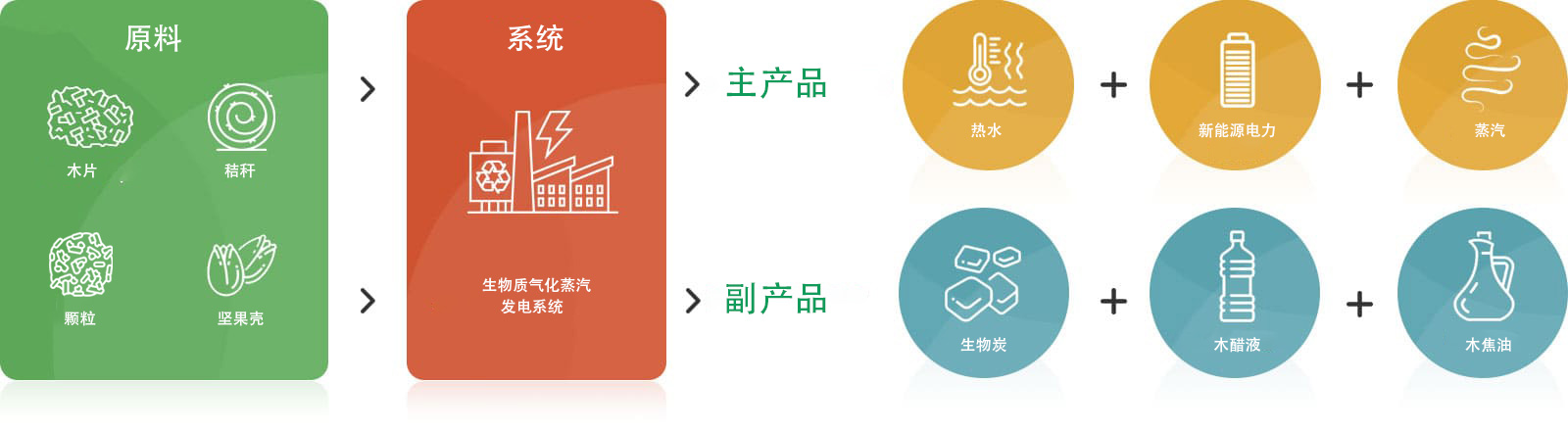

BY-PRODUCT DRAWING

蒸汽发电系统副产品图

更好的环保节能效益;实现农林生物质高效、无公害、资源化利用，取得显著的经济、社会和生态效益。

PARAMETERS TABLE

生物质气化蒸汽发电系统

生物质气化蒸汽发电系统参数

发电功率	1.5MW	3MW
汽轮机型号	Nl.5-2.35 ; 5.51,8.27	N3-2.35 ; 5.33 , 16
锅炉吨位	10t	20t
蒸汽参数	2.5MPa,400℃	2.5MPa,400℃
气化炉型号	HQ-SR3200	HQ-SR4300
气化效率	≥75%	≥75%
燃气热值	1100~1450kcal/kg	1100~1450kcal/kg
原料消耗	2800kg/h	5600kg/h
燃气产量	6160Nm3	12320Nm3
回收热量	60*10A4kcal	120*10A4kcal
布袋除尘器	lot	20t
电控	DCS+上位机	DCS+上位机
运行电耗	320kw	620kw
系统占地面积	1000m2	1500m2
运行电耗不包括原木破碎设备和上料抓斗的电耗，系统占地面积不包括原木破碎场地。
