生物质颗粒燃烧机

System Diagram

生物质颗粒燃烧机对接锅炉系统

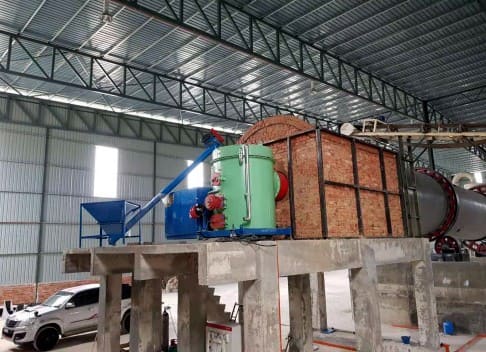

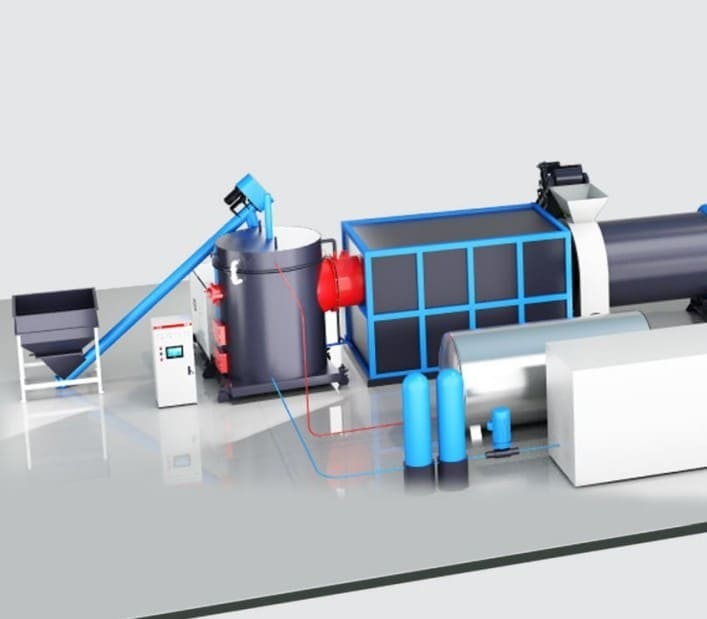

生物质颗粒燃烧机对接烘干系统

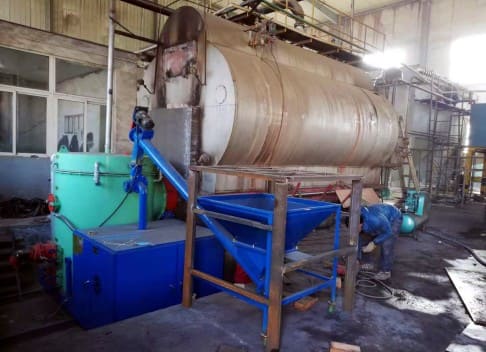

生物质颗粒燃烧机与燃煤锅炉系统对接

生物质颗粒燃烧机与燃气锅炉系统对接

1. 螺旋上料机

2. 生物质燃烧机

3. 控制柜

4. 热交换机

5. 烘干机

6. 多管陶瓷除尘器

7. 引风机

8. 烟囱

9. 软化水装置

10. 热水罐

11. 冷水罐

螺旋上料机

生物质燃烧机

控制柜

热交换机

烘干机

多管陶瓷除尘器

引风机

烟囱

软化水装置

热水罐

冷水罐

1. 螺旋上料机

2. 生物质燃烧机

3. 控制柜

4. 燃煤锅炉

5. 余热回收

6. 多管陶瓷除尘器

7. 布袋除尘器

8. 引风机

9. 烟囱

10. 软化水装置

11. 冷水罐

12. 热水罐

螺旋上料机

生物质燃烧机

控制柜

燃煤锅炉

余热回收

多管陶瓷除尘器

布袋除尘器

引风机

烟囱

软化水装置

冷水罐

热水罐

1. 螺旋上料机

2. 生物质燃烧机

3. 控制柜

4. 燃油气锅炉

5. 余热回收

6. 多管陶瓷除尘器

7. 布袋除尘器

8. 引风机

9. 烟囱

10. 软化水装置

11. 冷水罐

12. 热水罐

螺旋上料机

生物质燃烧机

控制柜

燃油气锅炉

余热回收

多管陶瓷除尘器

布袋除尘器

引风机

烟囱

软化水装置

冷水罐

热水罐

Generation System

B生物质颗粒燃烧机
对接锅炉系统流程图

生物质颗粒燃烧器以可再生生物质能源为燃料，实现能源的可持续利用。

生物质颗粒燃烧机对接烘干系统

生物质颗粒燃烧机与燃煤锅炉系统对接

生物质颗粒燃烧机与燃气锅炉系统对接

BIOMASS GASIFICATION

优势 & 特点

海琦生物质颗粒燃烧机比天然气节能40%，比燃料油节能50%，比电力节能65% !

系统使用寿命长

1.整机采用一级高铝耐火材料浇注，主机采用4层防护措施，整机采用水冷却。
2.专业的耐火铸造工艺，锚固钉加固，合理的伸缩缝工艺。
3.炉顶采用4层美国耐火材料保护，顶盖采用水冷保温。
4.枪口采用进口高铝材料，耐冲刷，耐高温。
5.外层采用水套保护，降低炉体表面温度，充分保护炉体。

系统效率高

1.主体采用三层保温，热量损失少，提高热量利用率。
2.高温热解多级涡曝气，保证原料充分燃烧，提高热效率。
3.悬浮半气化燃烧，增加与氧气的接触面积，使燃料燃烧完全均匀，整体热效率可达85%。

更安全的系统

1.炉前、炉后，系统可互联联锁，防爆破、防回火。
2.系统微负压操作，一人值守操作简单。
3.炉体设有显示温度，可随时观察，避免高温对炉体的损坏和烫伤操作人员的危险。

投资回报高，节约成本

1.生物质燃料成本低，仅为柴油和天然气的20%-30%，自动控制节省人工成本，科技设计效率高，综合节能效果明显。
2.环保达标，生物质燃料排放几乎为零污染，二氧化硫和氮氧化物远低于国家排放标准。
3.回收成本快，投资几万元，每年节省几百万。

BY-PRODUCT DRAWING

生物质颗粒燃烧机
对接锅炉系统副产品图

环保达标，生物质燃料排放几乎为零污染，二氧化硫和氮氧化物远低于国家排放标准。

Parameters

生物质颗粒燃烧机参数

型号	额定热功率 (10⁴kcal)	额定电压V	输入功率 KW	燃料消耗量 Kg/h	匹配锅炉 T	外形尺寸 LWH	火口外径 Φmm	火口中心高 mm	运输重量T
HQ-LK1.0	60	380	3	150	1	195013502200	500	996	0.9
HQ-LK2.0	120	380	7	300	2	250017102800	600	1290	2
HQ-LK4.0	240	380	9.5	600	4	280019403050	700	1455	3.6
HQ-LK6.0	360	380	11	900	6	300021803700	800	1650	5.8
HQ-LK8.0	480	380	18.5	1200	8	310024403800	950	1685	7.7
HQ-LK10.0	600	380	18.5	1500	10	325027003900	1000	1850	9.6
HQ-LK15.0	900	380	40.5	3000	15	380033505900	1150	2210	13
HQ-LK20.0	1200	380	48.5	4000	20	420036006400	1450	2400	15
