生物质木粉燃烧机

System Diagram

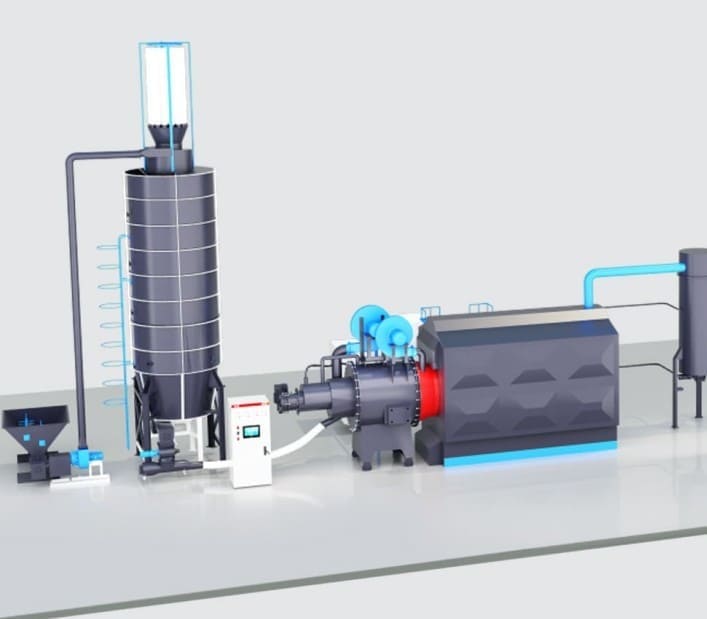

生物质木粉燃烧机对接锅炉系统

生物质木粉燃烧机与烘干系统对接

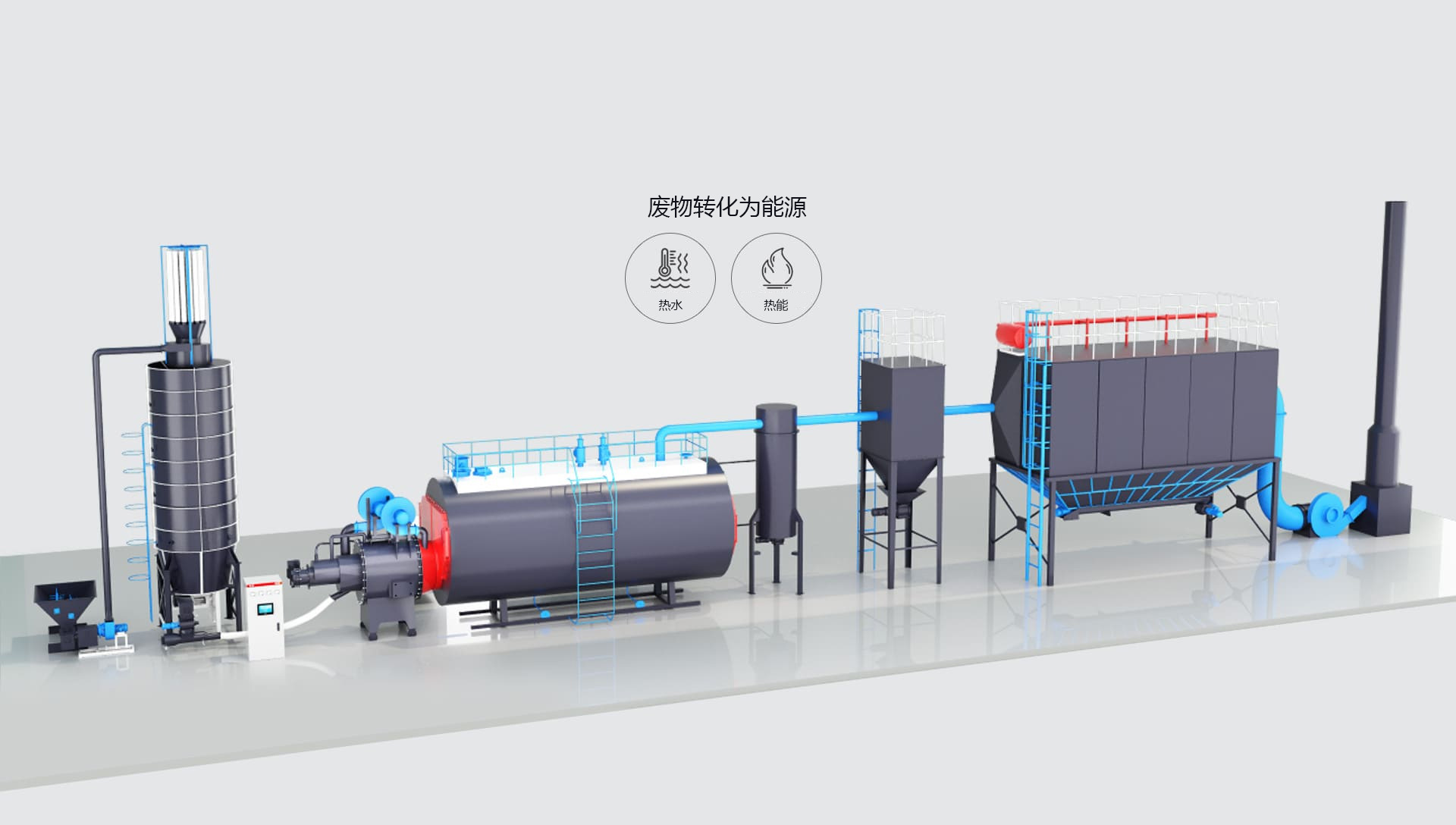

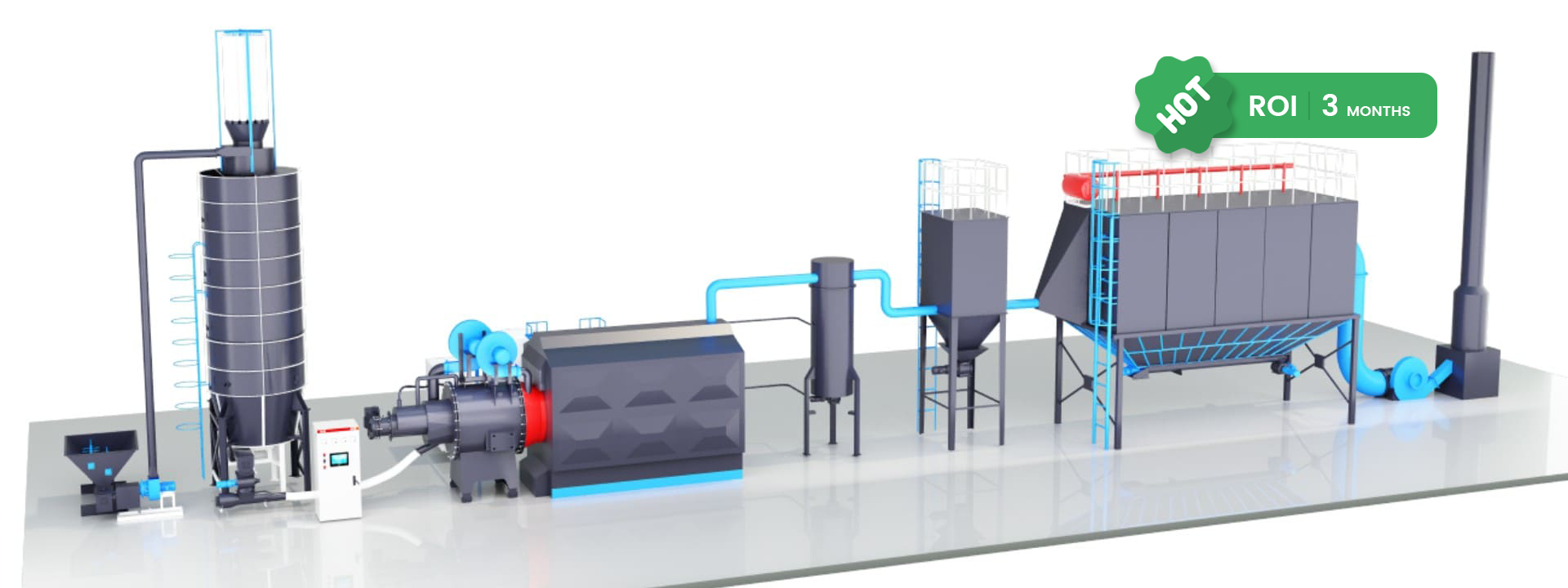

生物质除尘燃烧机与燃煤锅炉系统对接

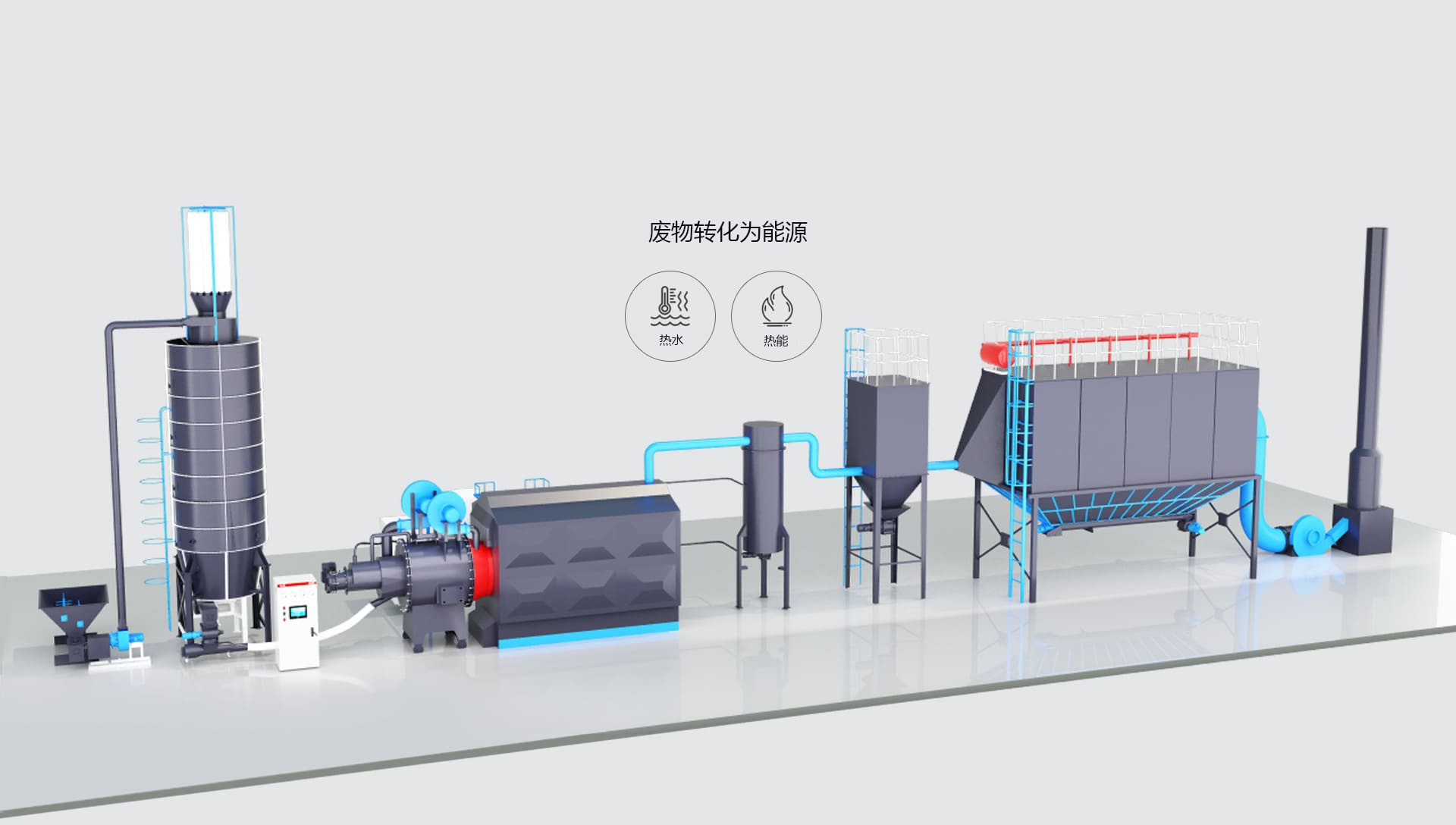

生物质木粉燃烧机与燃气锅炉系统对接

1. 搅拌上料机

2. 料仓

3. 控制柜

4. 木粉燃烧机

5. 热交换器

6. 烘干机

7. 多管陶瓷除尘器

8. 引风机

9. 烟囱

1

搅拌上料机

2

料仓

3

控制柜

4

木粉燃烧机

5

热交换器

6

烘干机

7

多管陶瓷除尘器

8

引风机

9

烟囱

1. 搅拌上料机

2. 料仓

3. 控制柜

4. 木粉燃烧机

5. 燃煤锅炉

6. 余热回收

7. 多管陶瓷除尘器

8. 布袋除尘器

9. 引风机

10. 烟囱

1

搅拌上料机

2

料仓

3

控制柜

4

木粉燃烧机

5

燃煤锅炉

6

余热回收

7

多管陶瓷除尘器

8

布袋除尘器

9

引风机

10

烟囱

1. 搅拌上料机

2. 料仓

3. 控制柜

4. 木粉燃烧机

5. 燃油气锅炉

6. 余热回收

7. 多管陶瓷除尘器

8. 布袋除尘器

9. 引风机

10. 烟囱

1

搅拌上料机

2

料仓

3

控制柜

4

木粉燃烧机

5

燃油气锅炉

6

余热回收

7

多管陶瓷除尘器

8

布袋除尘器

9

引风机

10

烟囱

Generation System

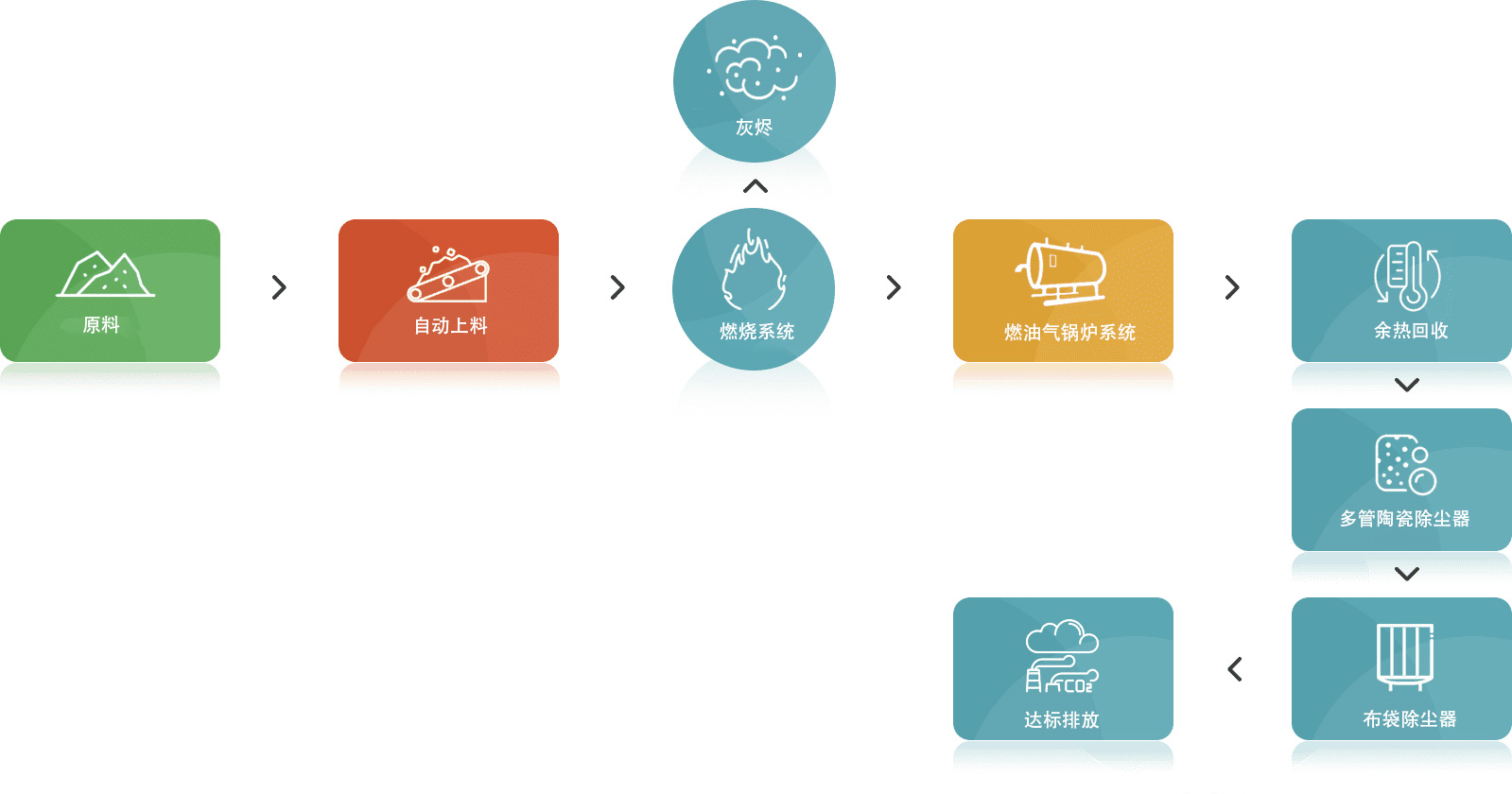

生物质木粉燃烧机
对接锅炉系统流程图

生物质木粉燃烧机采用可再生生物质能作为燃料，实现能源的可持续利用。

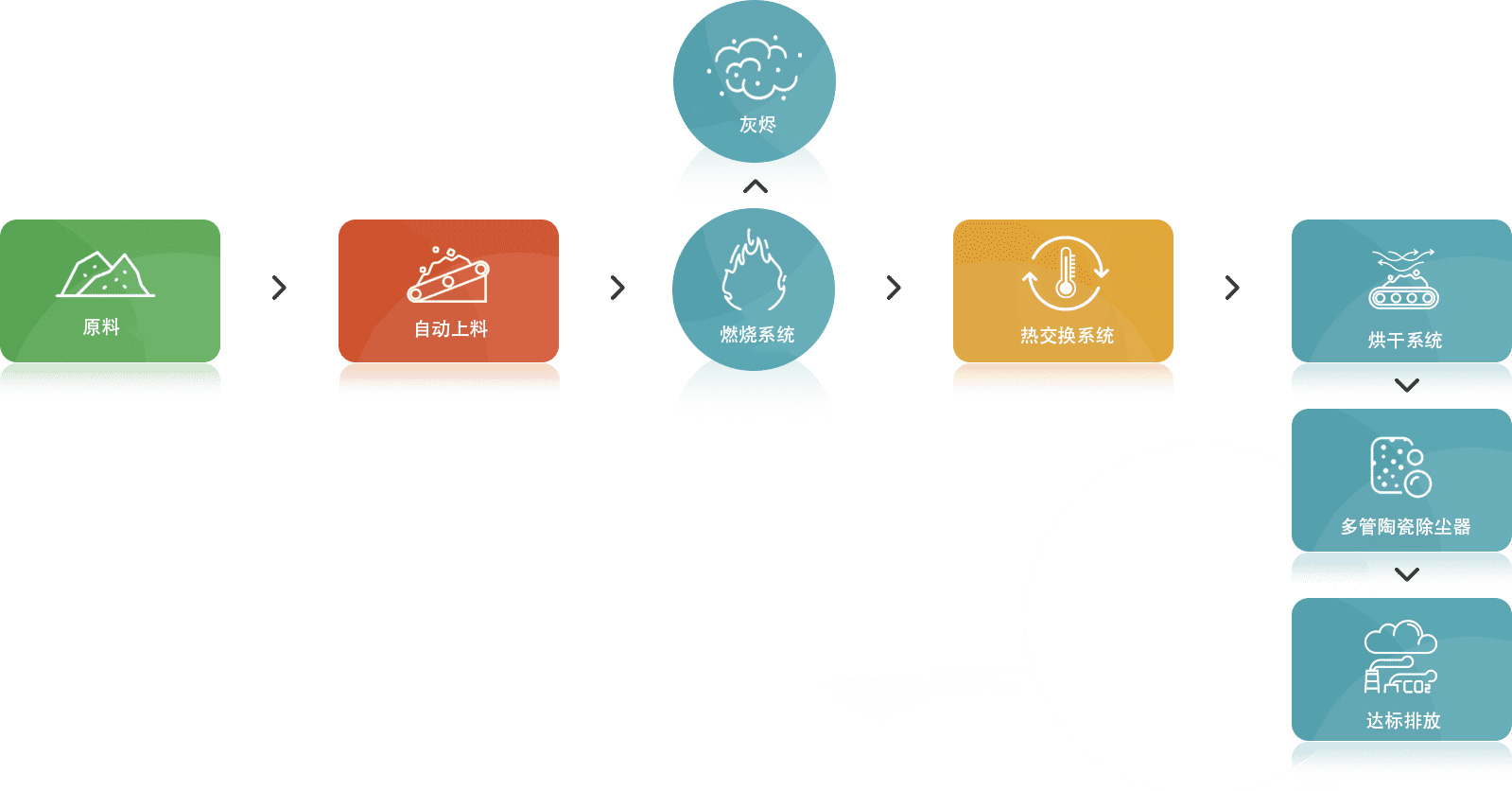

生物质木粉燃烧机与烘干系统对接

生物质木粉燃烧机与燃煤锅炉系统对接

生物质木粉燃烧机与燃气锅炉系统对接

BIOMASS GASIFICATION

优势 & 特点

海琦生物质除尘燃烧器比天然气节能60%，比燃料油节能70%，比电力节能85% !

自动化系统

1.安全自动送料，自动报警开关功能。
2.大、中、小火力可根据使用情况自动切换。
3.可实现一键启动，安全自动点火。
4.手动控制和自动控制可自由转换，以适应不同的操作情况。

系统组成

1.整机采用一级高铝耐火材料浇注，主机采用4层防护措施，整机采用水冷却。
2.专业的耐火铸造工艺，锚固钉加固，合理的伸缩缝工艺。炉顶采用4层美国耐火材料保护，顶盖采用水冷保温。
3.枪口采用进口高铝材料，耐冲刷，耐高温。
4.外层采用水套保护，降低炉体表面温度，充分保护炉体。

系统特点

1.主体采用三层保温，热量损失少，提高热量利用率。
2.高温裂解多级涡流曝气，保证原料充分燃烧，提高热效率。
3.悬浮半气化燃烧，增加与氧气的接触面积，使燃料燃烧完全均匀，整体热效率可达98%。

系统安全配置

1.炉前、炉后，系统可互联联锁，防爆破、防回火。
2.系统微负压操作，一人值守操作简单。
3.炉体设有显示温度，可随时观察，避免高温对炉体的损坏和烫伤操作人员的危险。
4.生物质燃料成本低，自动化控制节省人工成本，科技设计效率高，综合节能效果明显。
5.环保达标，生物质燃料排放几乎为零污染，二氧化硫和氮氧化物远低于国家排放标准。
6.回收成本快，投资几万元，每年节省几百万。

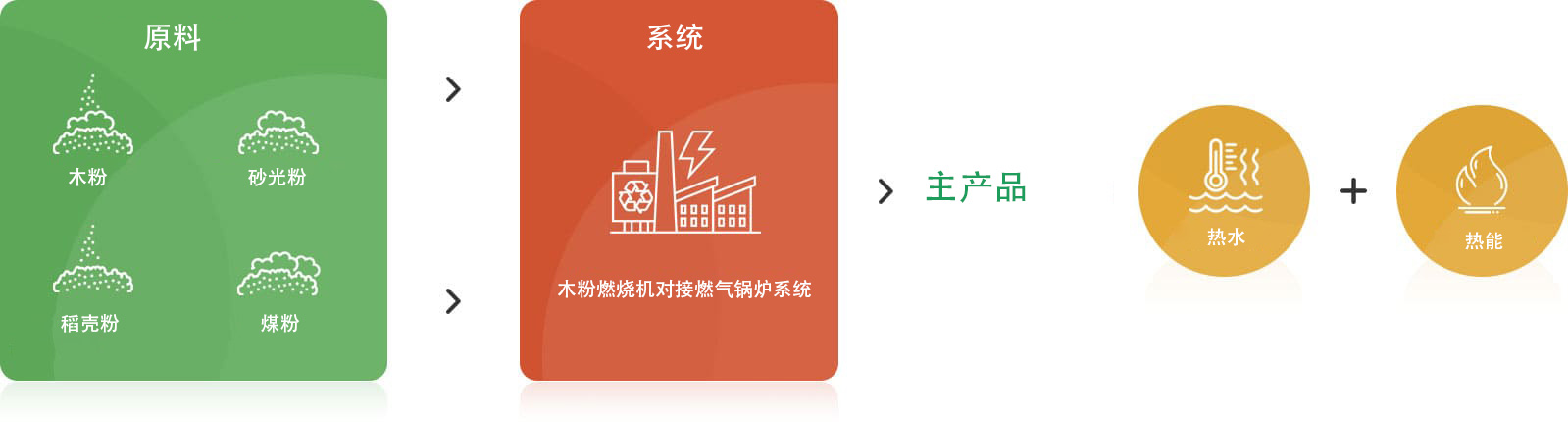

BY-PRODUCT DRAWING

生物质木粉燃烧机
对接锅炉系统副产品图

生物质燃料成本低，自动化控制节省人工成本，科技设计效率高，综合节能效果明显。

Parameters

生物质木粉燃烧机参数

型号	额定热功率 (10⁴kcal)	额定电压V	输入功率 KW	燃料消耗量 Kg/h	匹配锅炉 T	外形尺寸 LWH	火口外径 0mm	火口中心高 mm	运输重量T
HQ-WM2.0	120	380	5.5	360	2	210011402000	600	850	1.5
HQ-WM4.0	240	380	7	720	4	218011502330	650	1040	3.9
HQ-WM6.0	360	380	9.7	1080	6	243013002560	860	1110	5
HQ-WM10.0	600	380	15	1800	10	320018303200	1200	1330	8
HQ-WM15.0	900	380	18.5	3000	15	360019003400	1300	1450	10
HQ-WM20.0	1200	380	27.5	4000	20	450021004000	1400	1670	12
