生物质多功能木片燃烧机

System Diagram

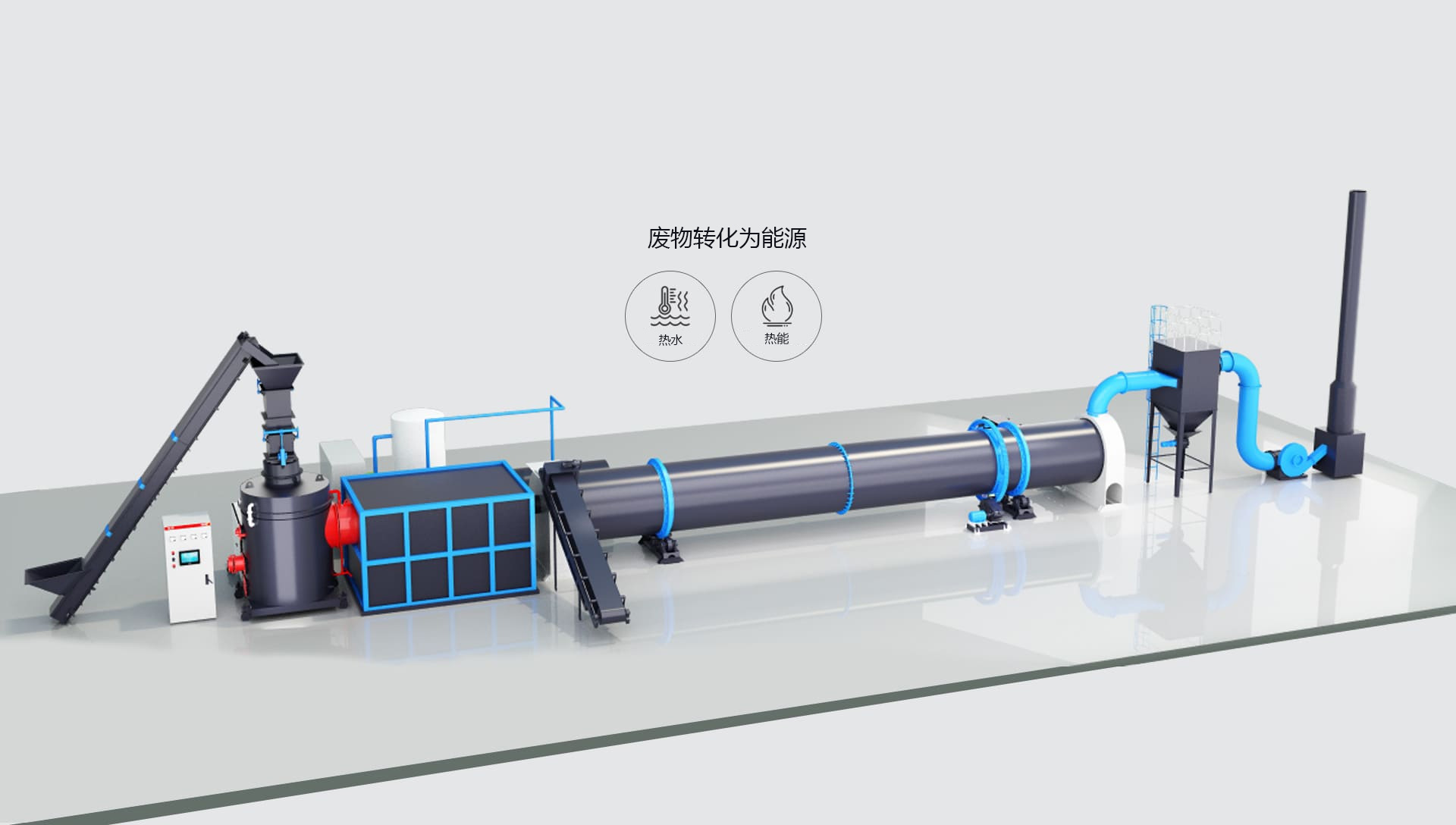

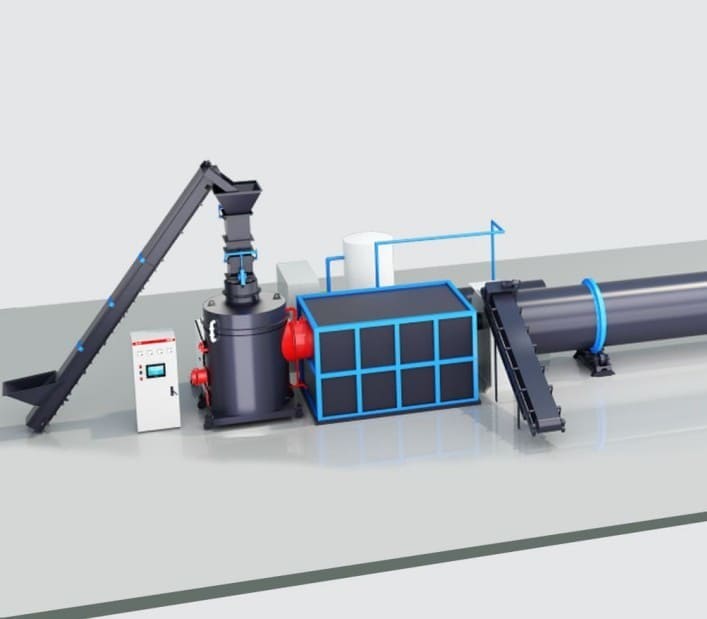

生物质多功能木片燃烧机对接烘干系统

生物质多功能木片燃烧机与燃煤锅炉系统对接

生物质多功能木片燃烧机与燃气锅炉系统对接

1. 皮带上料机

2. 气动翻版进料

3. 控制柜

4. 木片燃烧机

5. 热交换器

6. 烘干机

7. 多管陶瓷除尘器

8. 引风机

9. 烟囱

1

皮带上料机

2

气动翻版进料

3

控制柜

4

木片燃烧机

5

热交换器

6

烘干机

7

多管陶瓷除尘器

8

引风机

9

烟囱

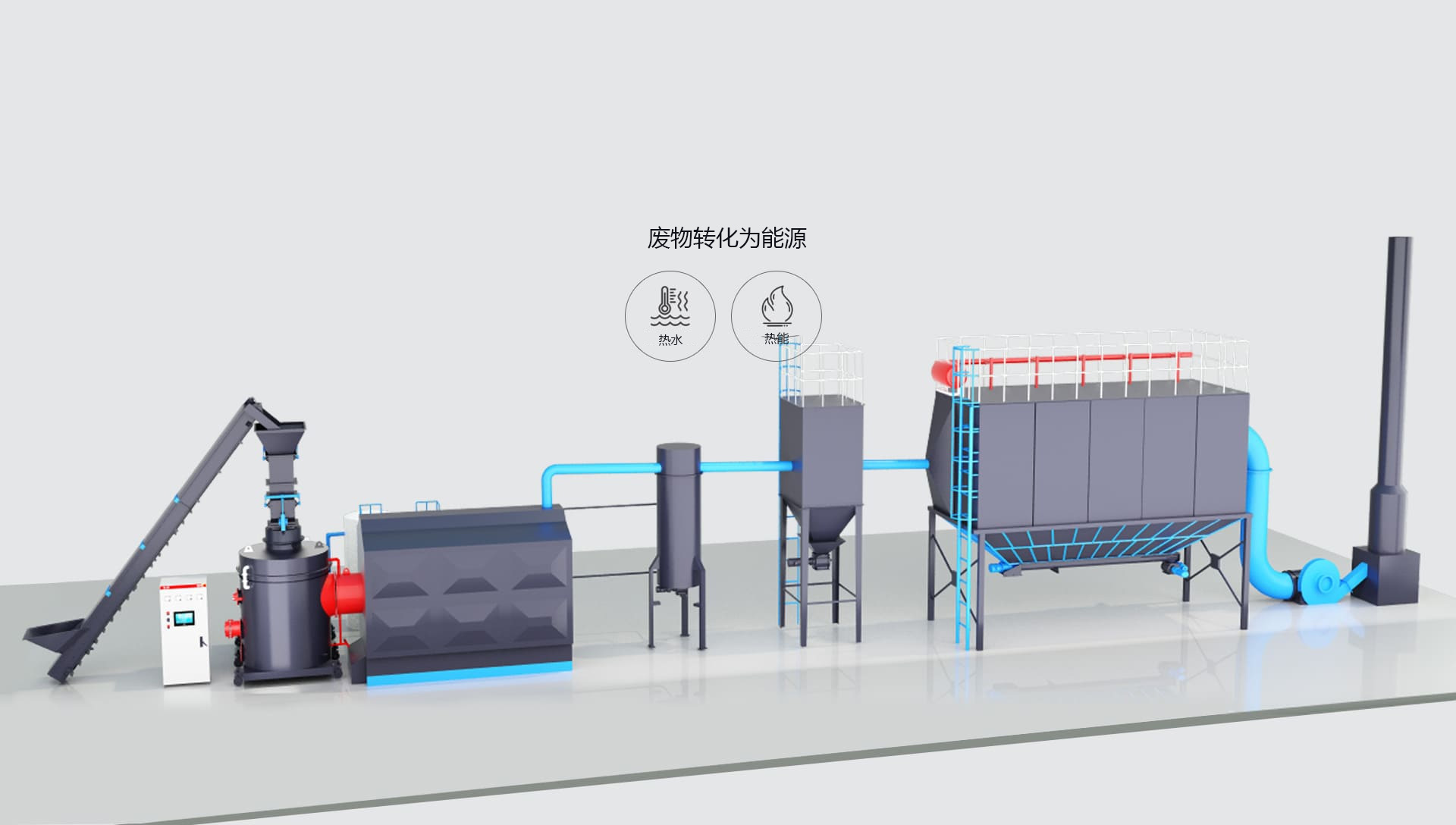

1. 皮带上料机

2. 气动翻版进料

3. 控制柜

4. 木片燃烧机

5. 燃煤锅炉

6. 余热回收

7. 多管陶瓷除尘器

8. 布袋除尘器

9. 引风机

10. 烟囱

1

皮带上料机

2

气动翻版进料

3

控制柜

4

木片燃烧机

5

燃煤锅炉

6

余热回收

7

多管陶瓷除尘器

8

布袋除尘器

9

引风机

10

烟囱

1. 皮带上料机

2. 气动翻版进料

3. 控制柜

4. 木片燃烧机

5. 燃油气锅炉

6. 余热回收

7. 多管陶瓷除尘器

8. 布袋除尘器

9. 引风机

10. 烟囱

1

皮带上料机

2

气动翻版进料

3

控制柜

4

木片燃烧机

5

燃油气锅炉

6

余热回收

7

多管陶瓷除尘器

8

布袋除尘器

9

引风机

10

烟囱

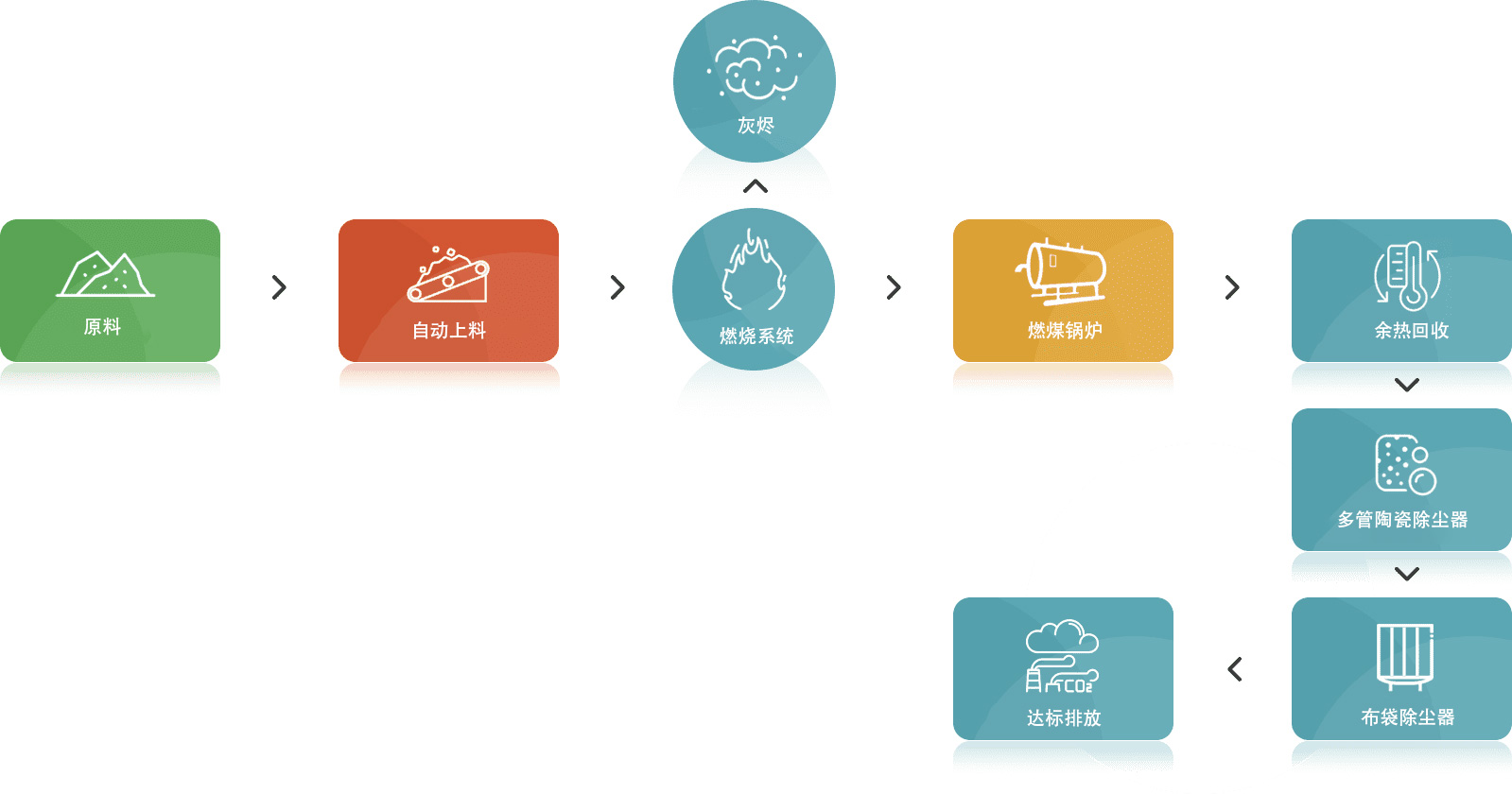

Generation System

生物质多功能木片燃烧机
对接锅炉系统流程图

生物质木片燃烧机以可再生生物质能源为燃料，实现能源的可持续利用。

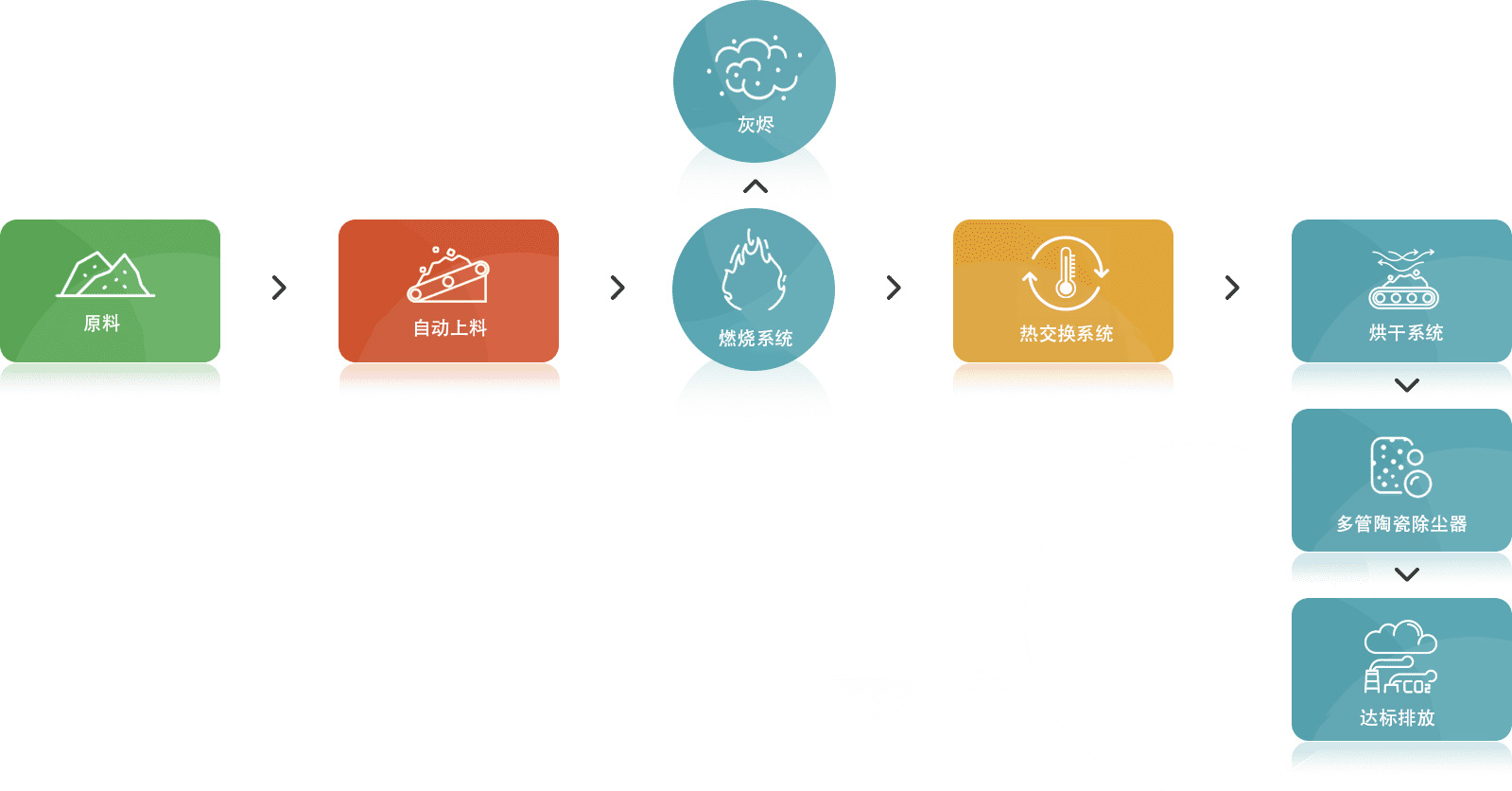

生物质多功能木片燃烧机对接烘干系统

生物质多功能木片燃烧机与燃煤锅炉系统对接

生物质多功能木片燃烧机与燃气锅炉系统对接

BIOMASS GASIFICATION

优势 & 特点

海琦生物质多功能木片燃烧机比天然气节能60%，比燃料油节能70%，比电力节能85% !

系统环境保护

1.环保标准:根据锅炉废气检测数据:二氧化硫含量17.16mg/m³，氮氧化物146mg/m³，粉尘含量6mg/m³，烟灰黑度＜林特曼黑度1级，远低于国家排放标准。
2.二氧化碳零排放:生物质转化为热能消耗O2释放CO2，植物在光合作用下吸收CO2释放O2，是绿色循环。

系统安全控制

1.系统引风机互联联锁，并设置开机保护。
2.开机前必须先打开引风机进行吹扫，才能启动系统，以免发生爆炸燃烧。
3.大、中、小火源可通过系统设备的操作自动切换。防止系统设备过载。
4.料斗配有料位计，可随时观察料位，防止设备漏料引起火灾。
5.炉体配有温度显示，可随时观察炉壁温度，以防止高温烫伤操作人员而损坏炉体。

自动化系统

1.自动上料，气动双瓣闭式上料，微电脑自动控制，可根据系统需要随时调整上料量。
2.大、中、小火灾可根据设备传输的信号自动切换。
3.可实现一键启动，安全自动点火。
4.手动控制和自动控制可自由转换，以适应不同的操作情况。

系统安全配置

1.整机采用一级高铝耐火材料浇注，主机采用4层防护措施，整机采用水冷却。
2.专业的耐火铸造工艺，锚固钉加固，合理的伸缩缝工艺。
3.炉顶采用4层美国耐火材料保护，顶盖采用水冷保温。
4.枪口采用进口高铝材料，耐冲刷，耐高温。
5.外层采用水套保护，降低炉体表面温度，充分保护炉体。

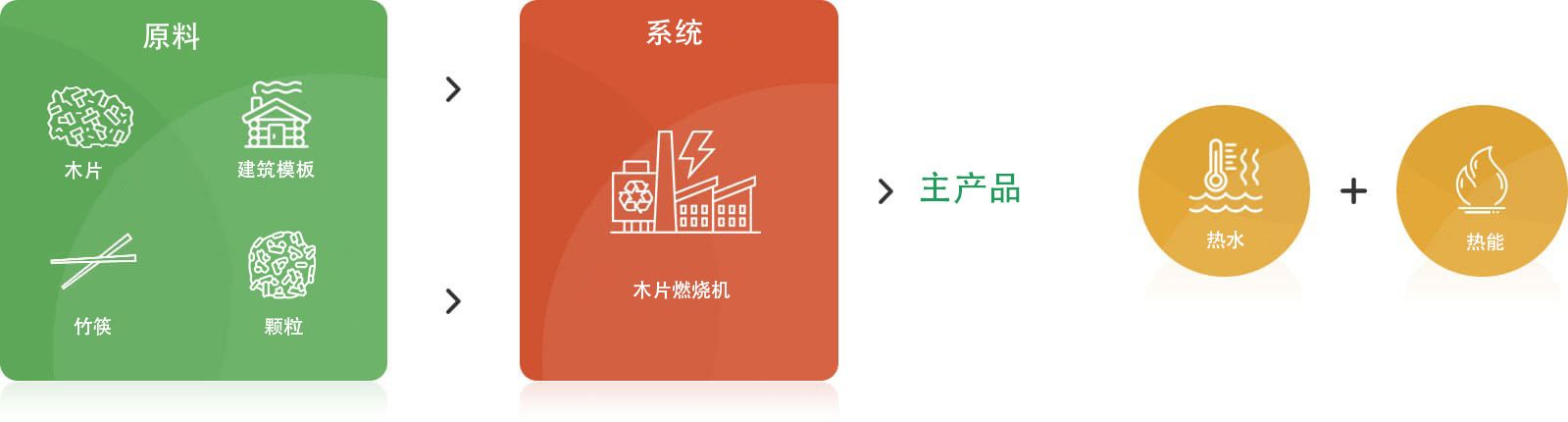

BY-PRODUCT DRAWING

生物质多功能木片燃烧机
对接锅炉系统副产品图

二氧化碳零排放:生物质转化为热能消耗O2释放CO2，植物在光合作用下吸收CO2释放O2，是绿色循环。

Parameters

生物质多功能木片燃烧机参数

型号	额定热功率 (10⁴kcal)	额定电压V	输入功率 KW	燃料消耗量 Kg/h	匹配锅炉T	外形尺寸 LWH	火口外径 Φmm	火口中心高 mm	运输重量T
HQ-WM1.0	60	380	3	180	1	195013503500	500	996	1
HQ-WM2.0	120	380	7	360	2	250017104340	600	1290	2.2
HQ-WM4.0	240	380	9.5	720	4	280019404550	700	1455	3.9
HQ-WM6.0	360	380	11	1080	6	300021804750	800	1650	6
HQ-WM8.0	480	380	18.5	1440	8	310024405000	950	I 1685	7.8
HQ-WM10.0	600	380	18.5	1880	10	325027005500	1000	1850	9.8
HQ-WM15.0	900	380	40.5	3000	15	380033505900	1150	2210	13
HQ-WM20.0	1200	380	48.5	4000	20	420036006400	1450	2400	15

Application

生物质多功能木片燃烧机
应用场景

生物质木片燃烧机燃烧器广泛应用于锅炉、压铸机、工业炉、焚烧炉、冶炼炉、厨房设备、干燥设备、食品干燥设备、熨烫设备、涂装设备、筑路机械、工业淬火炉、沥青加热设备等热能行业。

干燥行业

食品行业

印染行业

冶炼行业

纺织行业

Source material

生物质原料
材料类型

适合生物质木屑燃烧器的原料包括木屑、竹片、颗粒、废木材、模板残余物、中药残余物，水分≤20%，尺寸≤10cm

坚果壳

稻壳

木片

咖啡豆壳

生物质颗粒

中药渣

椰子壳

花生壳

红木颗粒

生物质煤炭

success

成功案例

生物质芯片燃烧器设计合理，在各种设备上使用时改造成本低。是电炉、油炉、煤气炉节能环保改造换代的最佳选择。

Dec 02. 2022

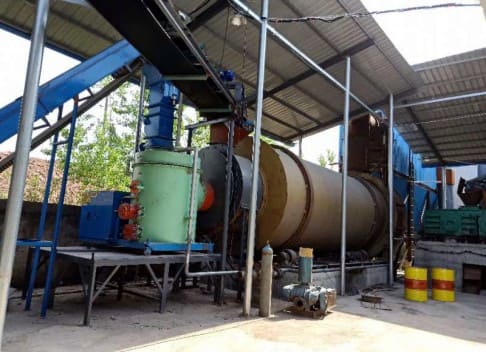

木屑燃烧器对接滚筒烘干机

客户使用木屑燃烧机为滚筒式干燥机提供热能，主要用于干燥建筑材料。客户现场配备了一台HQ-LM4.0木片燃烧器，该燃烧器连接到一个直径3米、长度8米的3筒上。干燥机已经建成并投入生产。客户最初使用的是生物质颗粒。使用木屑作为燃料后，烘干成本节省了近一半。经计算，每年可节约燃料成本近200万元。

Wood Chip Burner Docking Heat Transfer Oil Furnace

Dec 02. 2022

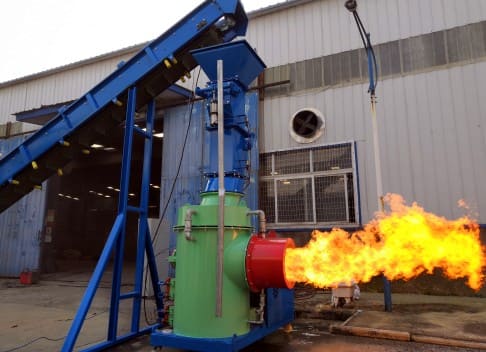

木屑燃烧器对接导热油炉

客户经营的板材厂通常有大量的模板废料。它过去直接焚烧垃圾，这对环境不友好。将其改为海琦木屑半气化燃烧机，该燃烧器很容易通过环境保护。

Dec 02. 2022

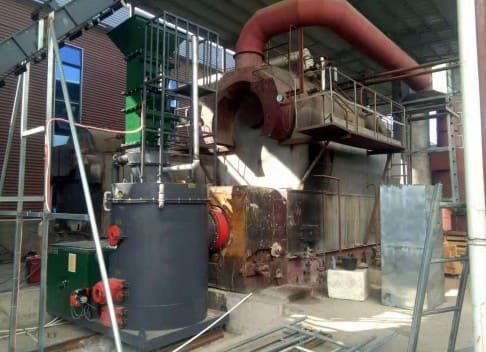

木屑燃烧器对接蒸汽锅炉

木片燃烧器与一台6吨重的蒸汽锅炉相连，工作压力为6公斤。最初，木材是直接燃烧的，燃烧不足，压力也不够。使用海琦设备后，能耗正常，节能环保。

Dec 02. 2022

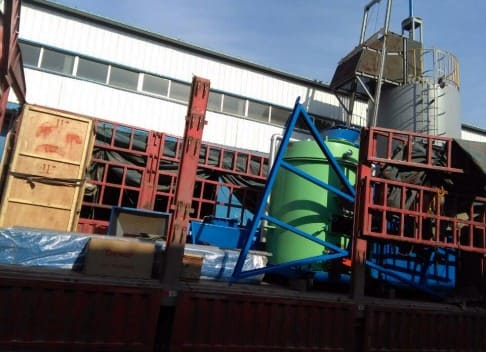

木屑燃烧器对接蒸汽锅炉

木屑燃烧器对接4吨蒸汽锅炉，竹制品厂，24小时使用，使用压力8kg

Dec 02. 2022

木屑燃烧器对接蒸汽锅炉

能源管理公司的一个子项目，两台6吨燃煤蒸汽锅炉，通过能源公司的运营，使用了大量当地的建筑模板垃圾，并使用了两台360万大卡的多功能木屑燃烧器，不仅使用了现有的锅炉，还加工了廉价的模板材料，公司使用海琦多功能燃烧器运行后，每吨蒸汽的成本比原来降低了约一半，这使运营公司获得了可观的利润，项目工厂降低了能源消耗费用。双方都非常满意

Dec 02. 2022

木屑燃烧器对接蒸汽锅炉

板材制造公司有一台10吨的燃油蒸汽锅炉，日压力为8公斤。以前，剩材料不能加工，但改用海琦木屑燃烧器后，不仅合理利用了剩材料，还大大降低了燃料成本。

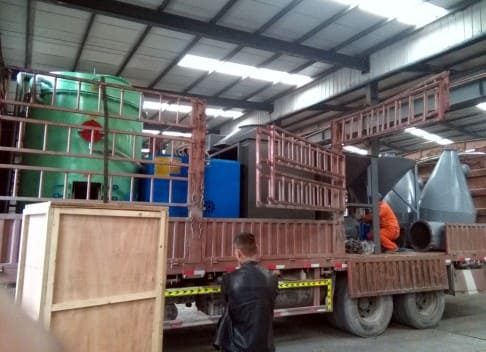

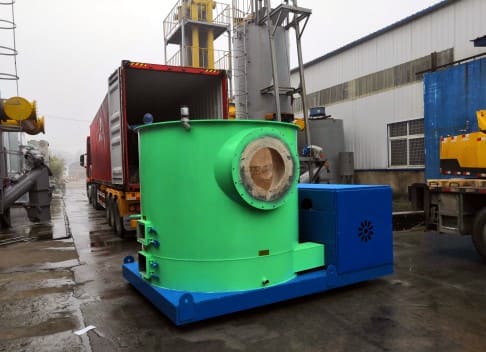

Thailand - Wood Chip Burner Butt Steam Boiler

Dec 02. 2022

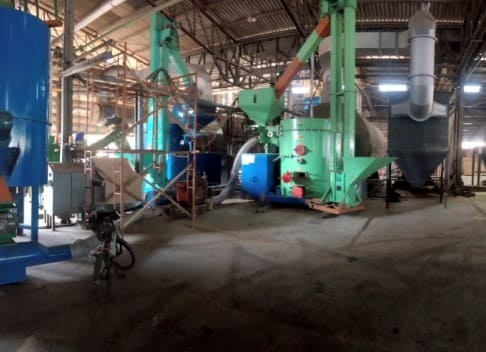

泰国 - 木屑燃烧器对接蒸汽锅炉

该项目在一家纺织厂进行。海琦360万大卡木屑颗粒燃烧器与蒸汽锅炉相连。客户使用两种原材料，即颗粒和木屑。消耗量约为900kg/h，锅炉压力为4kg。改用海琦燃烧器后，与燃油相比，每年可节省600万元。
