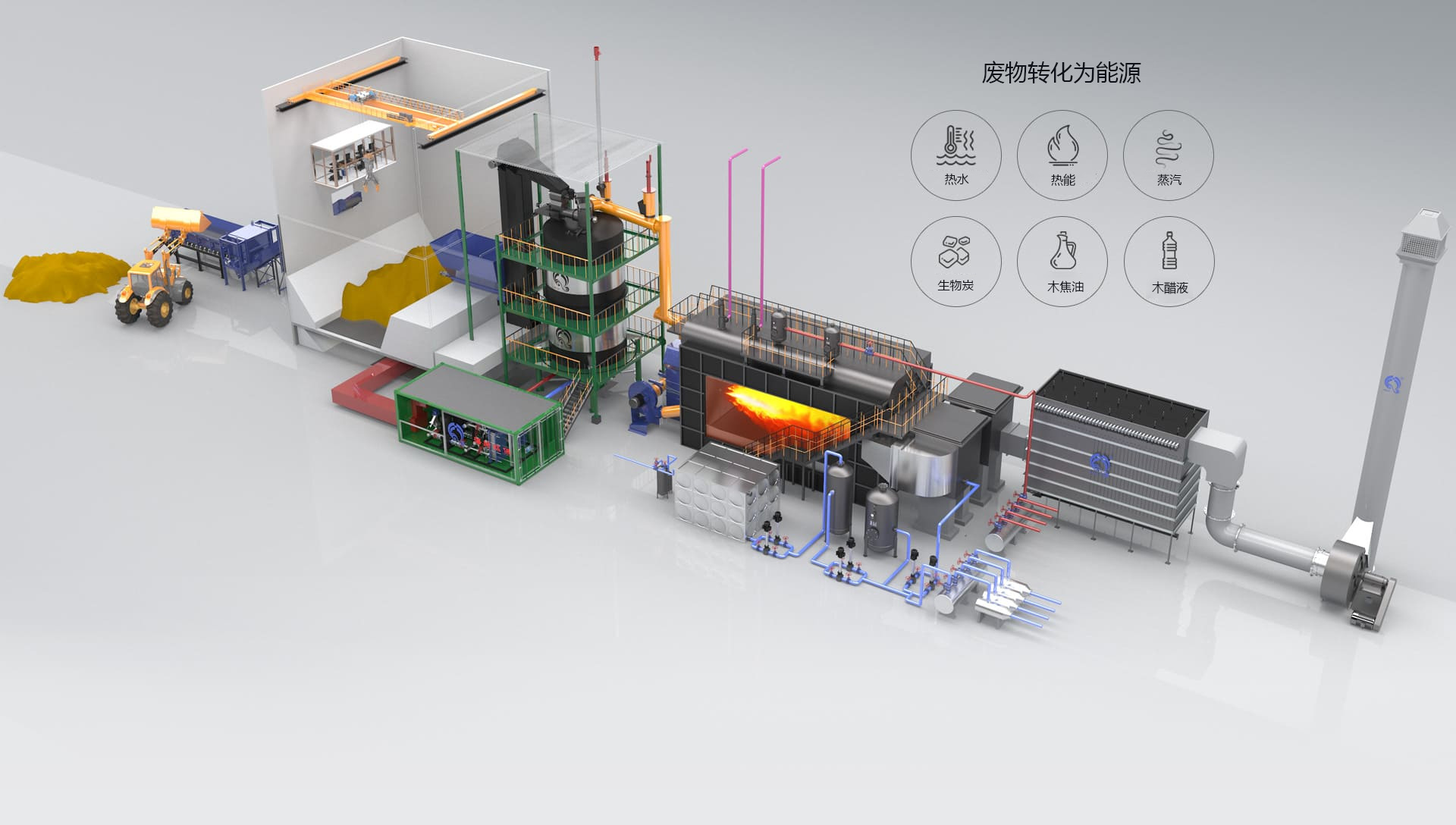

生物质气化锅炉系统

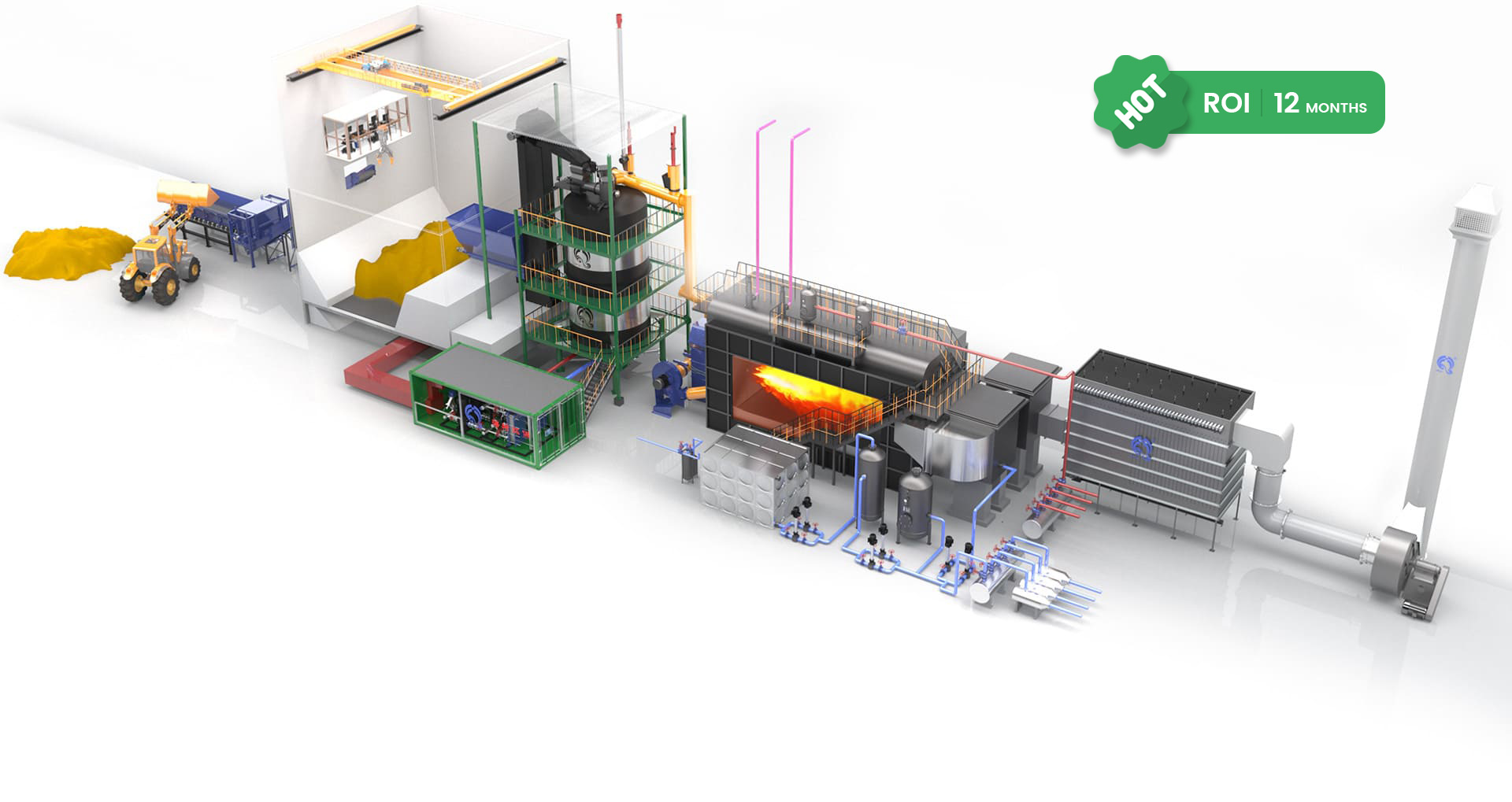

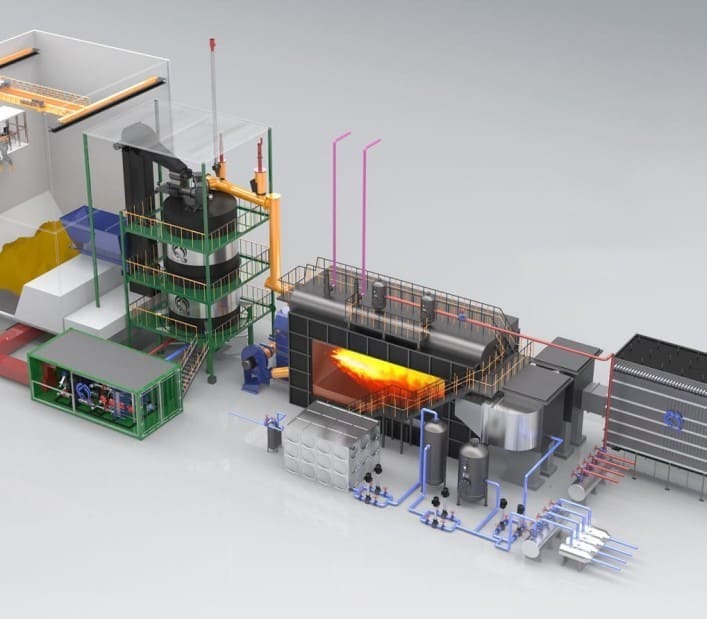

System Diagram

生物质气化锅炉系统

1. 破碎机

2. 控制室

3. 抓斗

4. 自动上料系统

5. 循环水换热系统

6. 气化系统

7. 可燃气燃烧系统

8. 燃气蒸汽锅炉

9. 脱硝系统

10. 布袋除尘

11. 引风机

12. 烟囱

13. 锅炉水箱

14. 蒸汽出口

15. 热风管道

16. 软水处理系统

破碎机

控制室

抓斗

自动上料系统

循环水换热系统

气化系统

可燃气燃烧系统

燃气蒸汽锅炉

脱硝系统

布袋除尘

引风机

烟囱

锅炉水箱

蒸汽出口

热风管道

软水处理系统

燃气管道

热风管道

热水管道

冷水管道

蒸汽管道

烟气管道

生物质气化

优势 & 特征

海琦专注于替代能源服务，为各种规模的项目提供长期运营和维护的定制解决方案。

更环保、能耗低、吨位大、投资成本低、收益快

1.海琦气化系统对接采用低氮生物质气化炉，与工业锅炉连接更加稳定。
2.绿色能源，环保节能，排放标准符合最新的EU2019标准。
3.整个系统采用海琦自主研发的5G智能能源管理系统，能合理匹配系统的能源利用率。
4.系统能耗较低，气化锅炉系统综合效率≥90%。低投资、高回报，海琦气化系统可根据客户要求定制。
5.单系统功率350kw~17MW，为客户节省了单系统成本，加快了投资回报。
6.可以有效替代天然气和石油等化石能源，降低企业经营成本，提高产品的市场竞争力。
7.生物质气成本仅为天然气成本的20%~30%，经济价值可观，在产业改造项目中具有绝对优势。

高效稳定，更智能，更安全

1.气化系统综合效率≥80%，效率高，可根据客户要求提供碳气热电联产或仅提供工业气。
2.系统可根据自身运行情况自动调整能耗。
3.系统可实现一键启停功能，使节能改造更容易。
4.系统硬件设施设有多个防爆智能阀门和智能传感系统，可保证系统故障后安全稳定运行，无需人工干预。

能量转换效率高，运行成本低

1.海琦生物质气化系统能量转换效率高，可根据客户要求提供个性化解决方案。
2.系统产生的碳渣量可控制在1~3%以内，可根据需求调整碳渣比例。
3.系统只需一人值守，也可根据用户需求提供24小时无人值守服务，运行成本低。

系统使用寿命长，维护方便

1.海琦生物质气化系统的使用寿命约为15~20年。
2.核心部件采用不锈钢合金材料，系统寿命更长。
3.海琦生物质气化系统结构简单，维护方便。
4.整个系统清洁，可实现一键清洗，一键启停，无需人工干预。

SYSTEM FLOW CHART

锅炉系统
流程图

良好的经济效益和优越的环境效益对发展绿色能源和节能减排具有重要作用，是推动绿色、循环、可持续发展的必由之路。

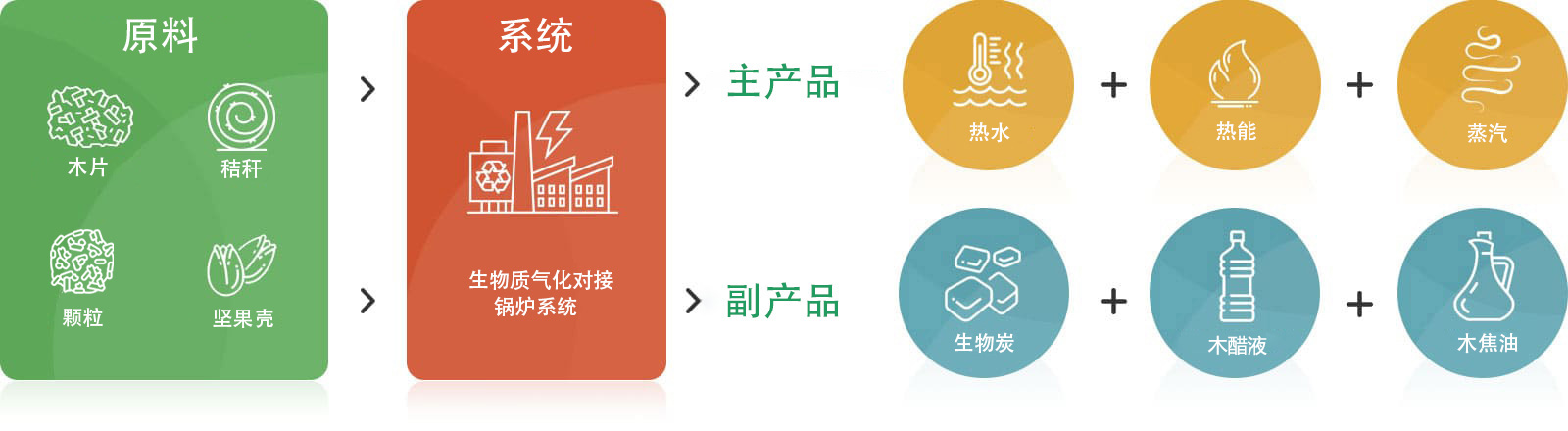

BY-PRODUCT DRAWING

生物质气化锅炉
系统副产品图

更好的环保节能效益;实现农林生物质高效、无公害、资源化利用，取得显著的经济、社会和生态效益。

PARAMETERS TABLE

生物质气化
锅炉系统参数

生物质气化锅炉系统参数

序号	规格	单位			分型号参额
1	气化炉型号		HQ-SR1200	HQ-SR1600	HQ-SR2200	HQ-SR2600	HQ-SR3000	HQ-SR3600	HQ-SR4000	HQ-SR4300
2	供热量	kcal/h	60万	120万	240万	360万	600万	900万	1200万	1500万
3	供蒸汽锅炉吨位	蒸吨/h	1	2	4	6	10	15	20	25
4	结构型式		施转床上吸式	施转床上吸式	施转床上吸式	施转床上吸式	施转床上吸式	施转床上吸式	施转床上吸式	施转床上吸式
5	气化炉占地面积	m2	120	150	180	200	250	300	400	500
6	运行耗电	kA'	约20	约25	约3D	约35	约40	约65	约80	约100
7	额定原料消耗量	kg/h	约250	约500	约 1000	约 1500	约2500	约3750	约5000	约6250
8	额定产气量	NmVh	约550	约 1100	约2100	约3150	约5250	约7875	约10000	约12500
9	气化效率	%	≥75
10	燃气温度	*C	≤200
11	燃气热值	kcal/Nm'	1100-1450
12	出炭量	%	3-8
13	出炭方式		湿式
14	原料粒度	mm	30-80
15	燃气成分		主要可燃成分为CO、CH4、H2和CmHn气态烧类物质
16	排放		除燃烧后尾气需除尘外，无偌水、无固偌排放
17	系统重量	t	18	32	40	48	55	73	95	115
18	集装箱数量	个	1	2	2	2	3	3	4	4
