生物质气化多功能烘干系统

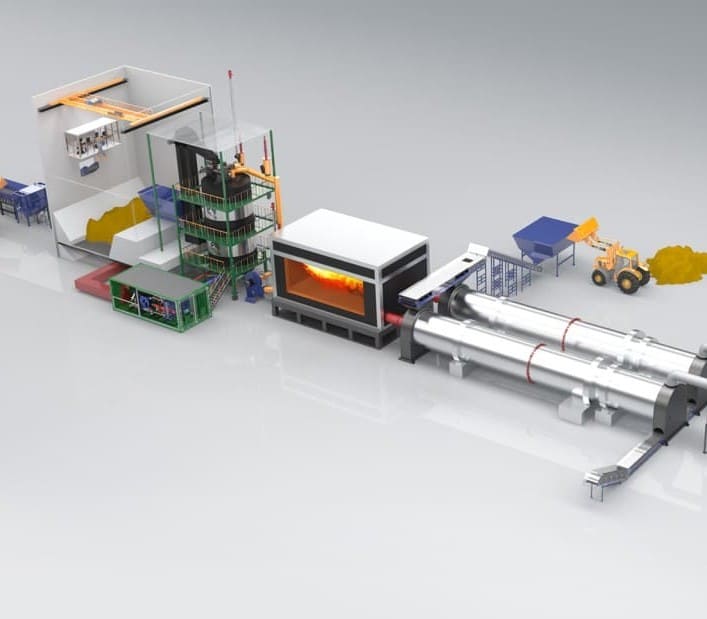

System Diagram

生物质气化
多功能烘干系统

1. 破碎机

2. 控制室

3. 抓斗起重机

4. 原料室

5. 热风管道

6. 自动送料系统

7. 气化系统

8. 可燃气体燃烧器

9. 循环水换热系统

10. 烘干机进料系统

11. 烘干系统

12. 烟囱

13. 引风机

14. 布袋除尘器

15. 多管陶瓷除尘

破碎机

控制室

抓斗起重机

原料室

热风管道

自动送料系统

气化系统

可燃气体燃烧器

循环水换热系统

烘干机进料系统

烘干系统

烟囱

引风机

布袋除尘器

多管陶瓷除尘

可燃气体管道

热风管道

焦油管道

热水管道

冷水管道

生物质气化

优势 & 特点

海琦专注于可再生能源服务，为各种规模的项目提供长期运营和维护的定制解决方案。

更清洁，更环保

1.海琦生物质气化系统用于改造传统天然气干燥系统、工业煅烧、工业窑炉等，更清洁、更稳定、更高效、成本更低。
2.原料范围广，可再生生物质燃料，比化石能源更绿色，成本更低，更环保。
3.燃气温度高，热风温度可根据用户需要自动调节。
4.生物质气成本仅为天然气成本的20%~30%，经济价值可观，在产业改造项目中具有绝对优势。

智能，数字智能

1.系统可根据用户原有的干燥设备进行升级，从而实现整个系统的智能化运行，为系统运行提供稳定的工作条件。
2.可根据客户需求提供24小时无人值守解决方案。
3.系统采用多点控制，在线检测干燥系统的压力、温度、流量，并根据不同工况自动调节。

更安全，更可靠

1.海琦生物质气化系统采用智能联锁系统和用户干燥系统联锁，确保系统的可靠性、连续性和稳定性。
2.Ai多点采集系统信息，有效避免安全隐患，多点安全止回阀，可在紧急情况下自动切断阻燃防爆，可有效避免安全事故的发生。
3.系统运行更可靠，能为系统运行提供稳定性、连续性、可靠性。

更方便系统维护

1.本系统结构简单，操作方便，使用方便，维护方便。
2.可根据客户要求提供系统自动出渣功能，实现一键式出渣。
3.防堵防爆，系统根据智能传感机提醒用户保养时间和保养清洁区域。
4.该系统的智能阀门帮助用户提高防爆功能，消除安全隐患。

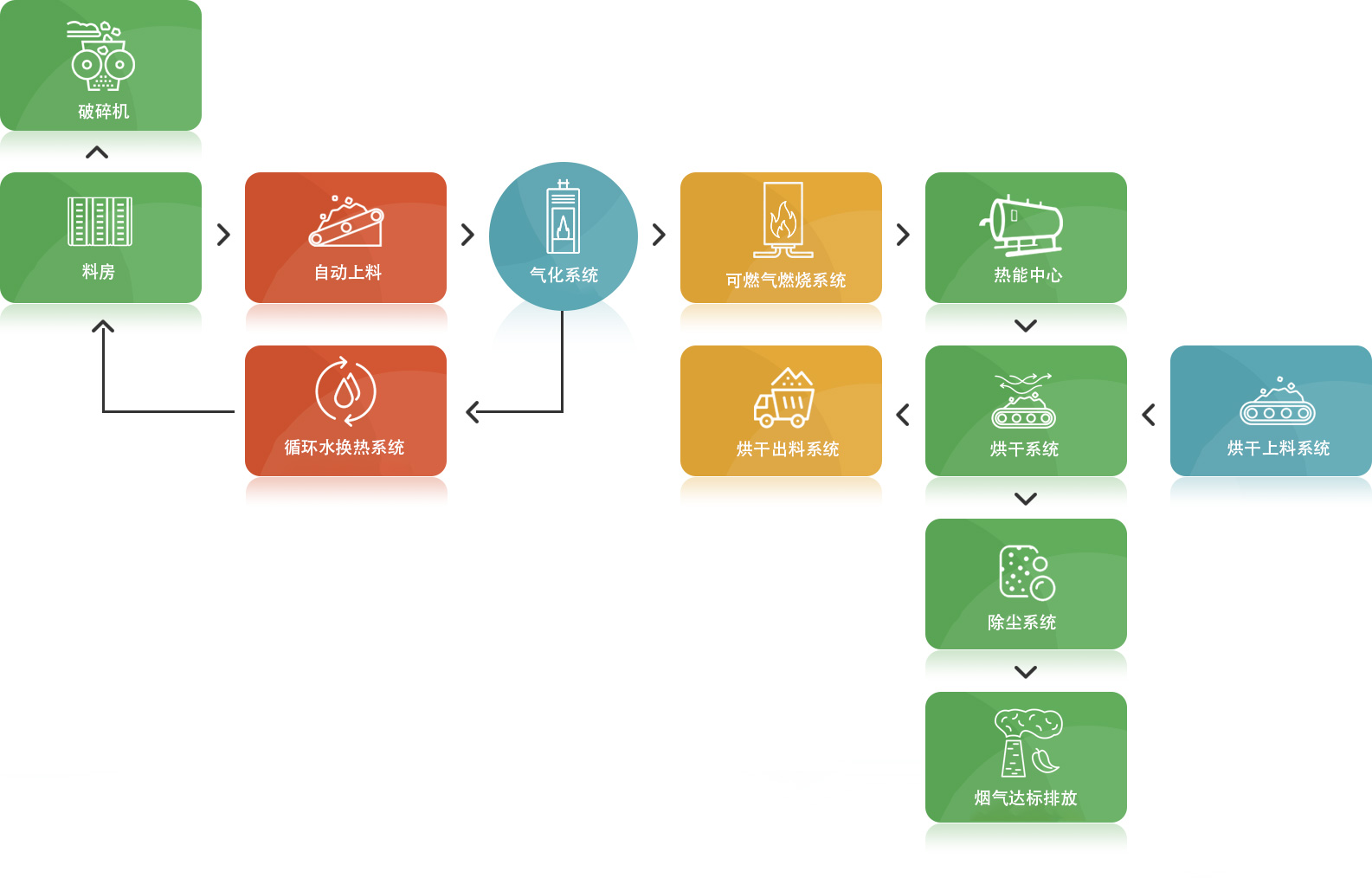

SYSTEM FLOW CHART

生物质气化
多功能烘干系统流程图

良好的经济效益和优越的环境效益对发展绿色能源和节能减排具有重要作用，是推动绿色、循环、可持续发展的必经之路。

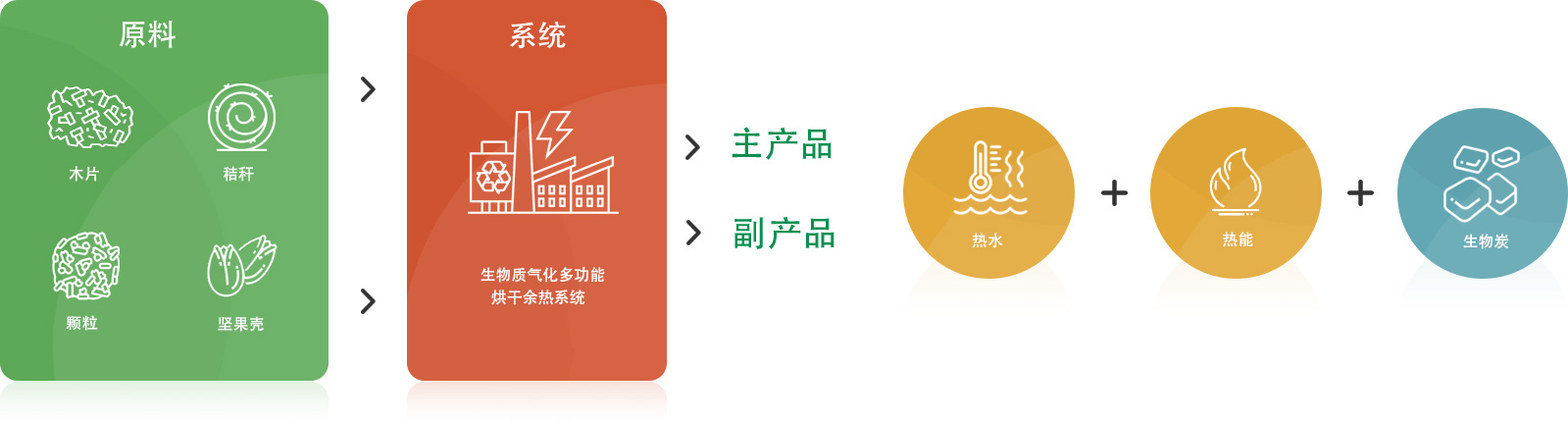

BY-PRODUCT DRAWING

生物质气化
烘干系统副产物图

更好的环保节能效益;实现农林生物质高效、无公害、资源化利用，取得显著的经济、社会和生态效益。

PARAMETERS TABLE

生物质气化
多功能烘干系统参数

生物质气化多功能烘干系统参数

气化炉型号	HQ-SR2200	HQ-SR2600	HQ-SR3000
气化效率	≥75%
燃气热值	1100-1450kcal/kg
原料消耗	1000kg	1500kg	2500kg
燃气产量	2200Nm³	3300Nm³	5500Nm³
回收热量	24*10∧4kcal	36*10∧4kcal	60*10∧4kcal
烘干机规格	φ3m*22m	φ2.6m*22m（2 台）	φ3.2m*24m（2 台）
烘干木片量（含水45%烘至 20%）	4t/h	6t/h	10t/h
多管陶瓷除尘器	4t	6t	10t
布袋除尘器	4t	6t	10t
总功率	kw	kw	kw
系统占地面积	㎡	㎡	㎡
运行电耗不包括原木破碎设备和上料抓斗的电耗，系统占地面积不包括原木破碎场地。
