垃圾热解气化蒸汽发电系统

Generation System

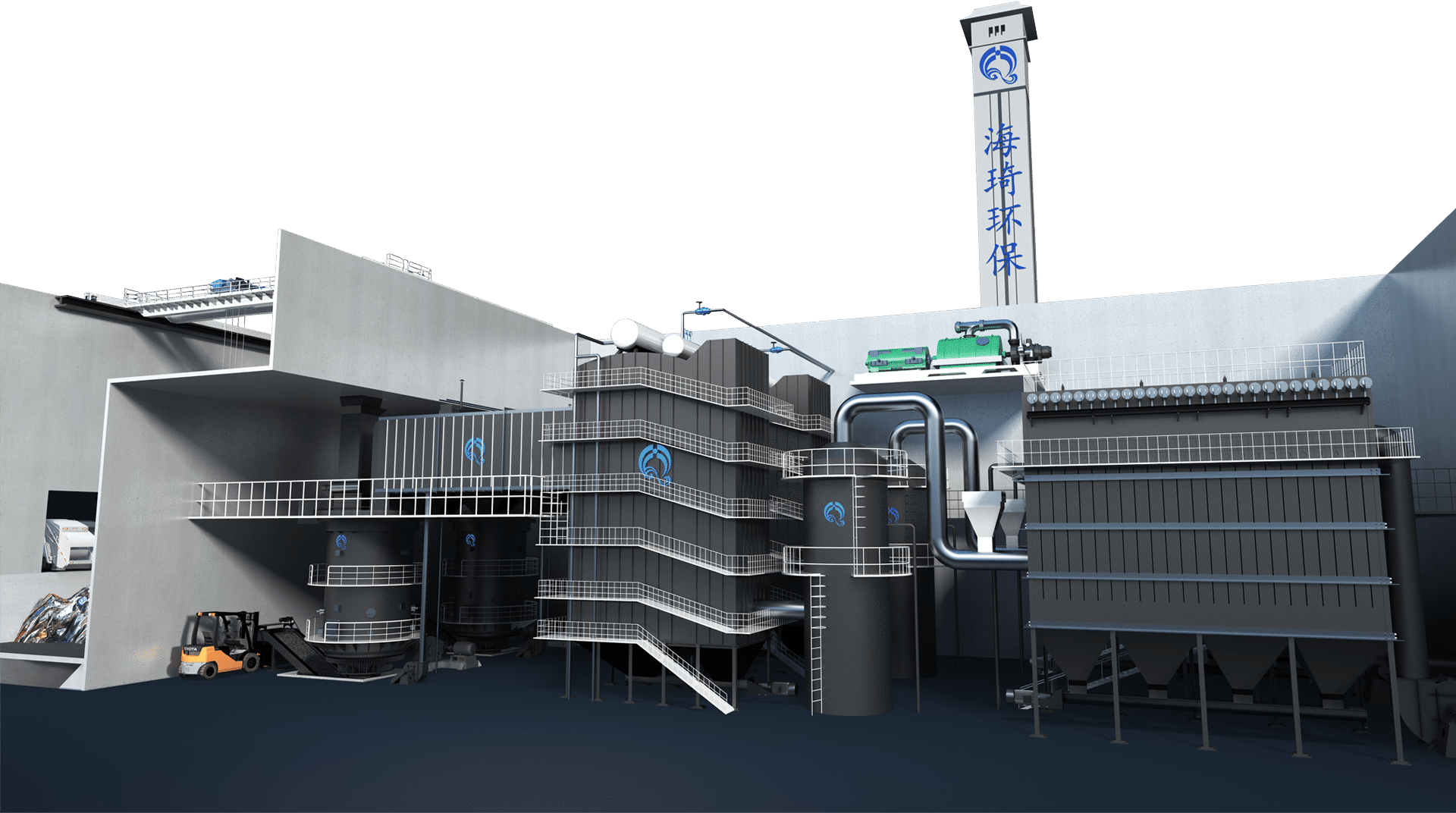

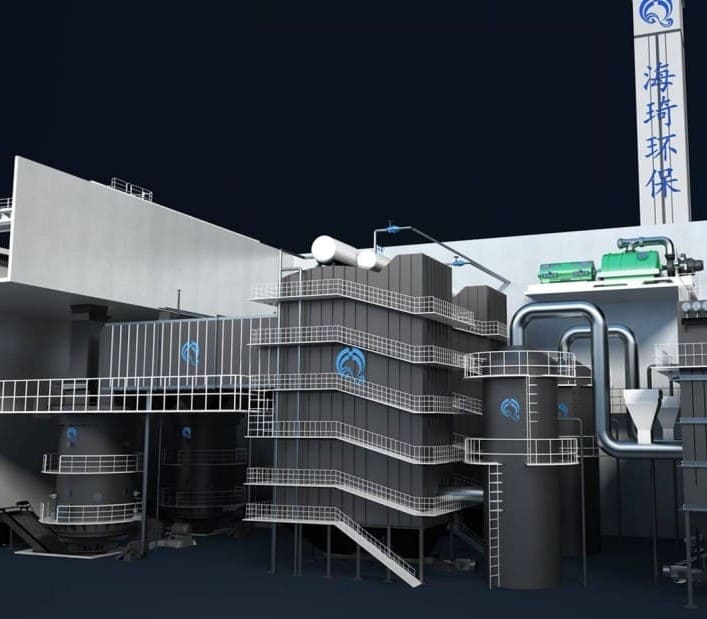

垃圾热解气化蒸汽发电系统

1. 抓斗上料

2. 热解气化系统

3. 二次燃烧系统

4. 余热锅炉系统

5. 脱酸系统

6. 活性炭系统

7. 布袋除尘器

8. 引风机

9. 烟囱

抓斗上料

热解气化系统

二次燃烧系统

余热锅炉系统

脱酸系统

活性炭系统

布袋除尘器

引风机

烟囱

Generation System

优势 & 特点

海琦专注于替代能源服务，为各种规模的项目提供长期运营和维护的定制解决方案。

环保优势

1.燃烧室燃烧小分子可燃气体，产生的污染物如:SOx(酸性气体)、NOx(氮氧化物)、二噁英、重金属等非常少，尤其是飞灰的量不到废弃物量的1%，远低于炉排炉技术和流化床技术产生的飞灰量，大大减少了废弃物处置对环境造成的二次污染，也降低了尾气处理的成本。

技术优势

1.燃烧温度高，减热率低，飞灰排放小，二噁英零排放

经济优势

1.该炉结构简单紧凑，起停炉操作方便，维修方便，能耗低

自动控制的优点

1.系统采用DCS自动控制系统，可实现多点控制，24小时实时在线监测尾气排放数据。
2.系统互联联锁，微负压运行安全性高，一键启停，稳定性强。
3.5G远程智能能源管理系统可以远程管理能源系统，方便监管。
4.系统正常运行时，只需两个人值班，工作量低，适合长期使用。
5.安全性高，紧急情况自动停机消除隐患，等待工程师救援。

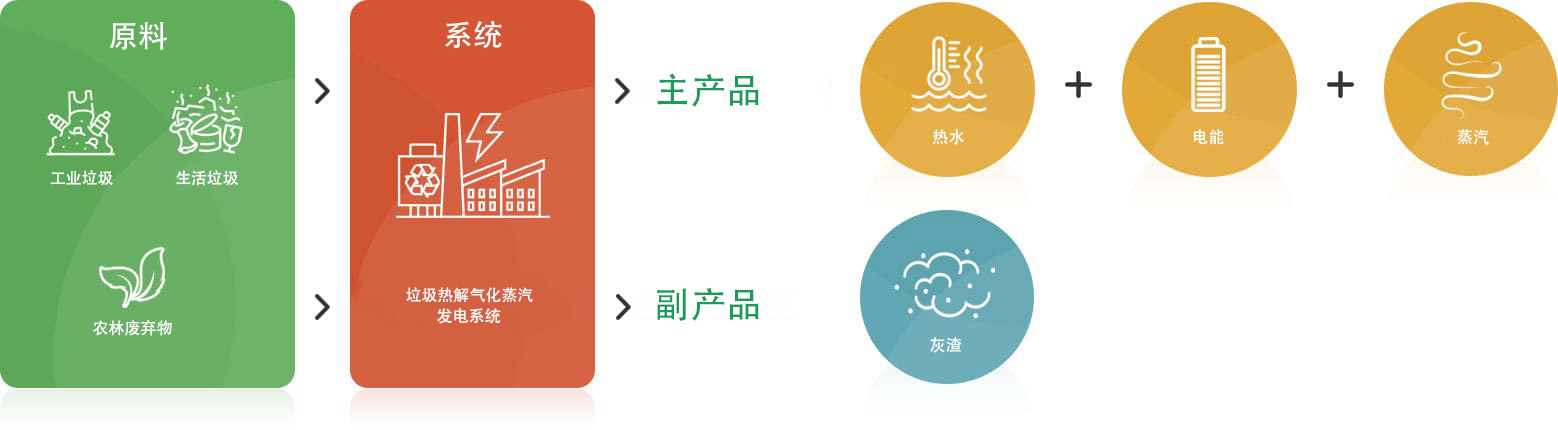

SYSTEM FLOW CHART

垃圾热解气化蒸汽
发电系统流程图

海琦垃圾热解气化技术具有国际领先水平，是一种相对安全、经济的废弃物处理技术。

Parameters

垃圾热解气化
蒸汽发电系统参数

垃圾热解气化蒸汽发电系统参数

序号	规格	单位	不同吨位系列参数
1	垃圾处理量	t/d	20	50	80	100
2	气化炉型号	HQLR-SC 系列	HQLR-SC1400	HQLR-SC2200	HQLR-SC2600	HQLR-SC3200
3	一燃室燃烧层温度	℃	950-1050	950-1050	950-1050	950-1050
4	系统装机功率	kw	35	65	90	115
5	系统运行电耗	kw	约28	约52	约72	约92
6	二燃室温度	℃	900-1100	900-1100	900-1100	900-1100
7	烟气在二燃室停留时间	s	≥2	≥2	≥2	≥2
8	二燃室出口烟气温度	℃	≥850	≥850	≥850	≥850
9	余热锅炉吨位	蒸吨/h	2	5	8	10
10	汽轮机容量	MW	-	-	1.2	1.5
11	尿素用量 (N0x300mg/Nm3 至U 200mg/Nm3)	kg/h	约 2.56-3.2	约 6.4-8	约 10.2-12.8	约 12.8-16
12	生石灰用量 (S02400mg/Nm3 至ij 50mg/Nm3)	kg/h	约 7-10	约 17-25	约 27-40	约 33-100
13	活性炭用量（重金属 30mg/Nm3 至U 0.5mg/Nm3）	kg/h	≥0.5	≥1.25	≥2	≥2.5
14	布袋除尘器处理风量	m3/h	9000	21000	30000	42000
15	出渣量	kg/h	约165	约415	约665	约830
16	减量比（体积）	%	≥85
17	热灼减率	%	≤3
18	噪声	dB(A)	≦85
